Excelente maquinabilidad
Las calidades adecuadas facilitan el torneado CNC y los detalles complejos de precisión. El latón de fácil mecanizado C360 es una opción inicial razonable cuando la aplicación permite una aleación con plomo.
Fabricación de ejes de precisión de latón
Fabricante de ejes de latón a medida
Torneado CNC y mecanizado de precisión de ejes de latón a medida para equipos industriales, automatización y conjuntos OEM. Fabricados según sus planos, especificaciones de material y requisitos de calidad.
- Torneado CNC a medida
- Latón C360
- Producción según plano
¿Qué son los ejes de latón?
Los ejes de latón son componentes mecánicos cilíndricos fabricados con aleaciones de cobre y zinc. Se emplean en determinados conjuntos giratorios, de posicionamiento, eléctricos y mecánicos donde importan la maquinabilidad, el comportamiento frente a la corrosión, la conductividad o la apariencia. Pueden incorporar diámetros escalonados, roscas, ranuras, planos, taladros y otras características definidas en el plano.
Resistencia a la corrosión
Útil en numerosas atmósferas y condiciones de servicio poco agresivas, según la aleación y la exposición. Evalúe el fluido, la temperatura y las tensiones reales, sin asumir resistencia universal.
Conductividad eléctrica
Aleaciones de cobre conductoras para determinadas aplicaciones eléctricas y mecánicas. La conductividad varía según la calidad y no es igual a la del cobre puro.
Geometría a medida
Perfiles escalonados, ranuras, extremos roscados, planos y taladros realizados según el plano funcional, las piezas asociadas y los requisitos de inspección acordados.

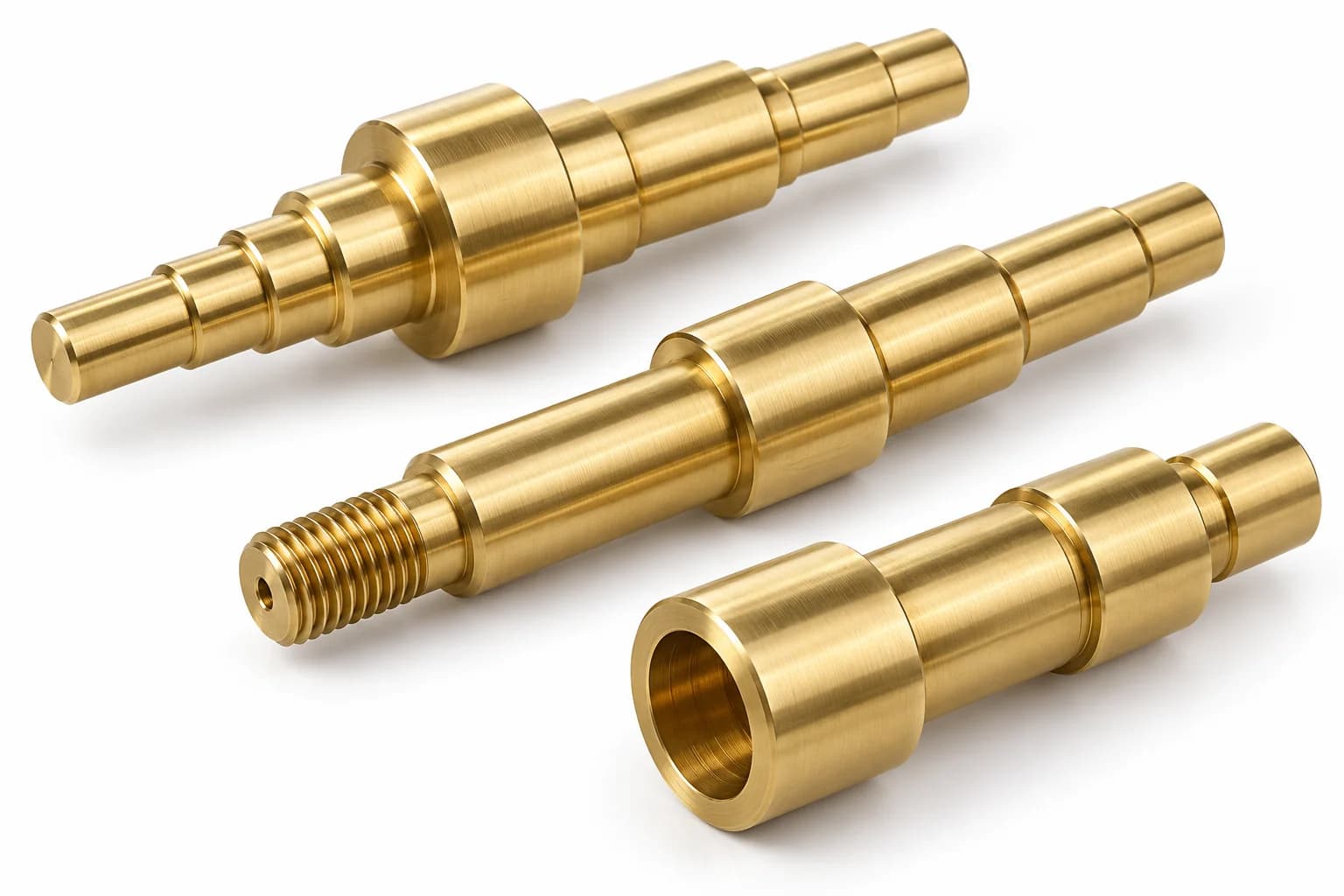

Tipos de ejes de latón que fabricamos
Elija la geometría según el conjunto, no solo la aleación. Estas familias de ejes remiten a las páginas de productos existentes de Topshaft; la idoneidad del material y las especificaciones finales dependen del plano.

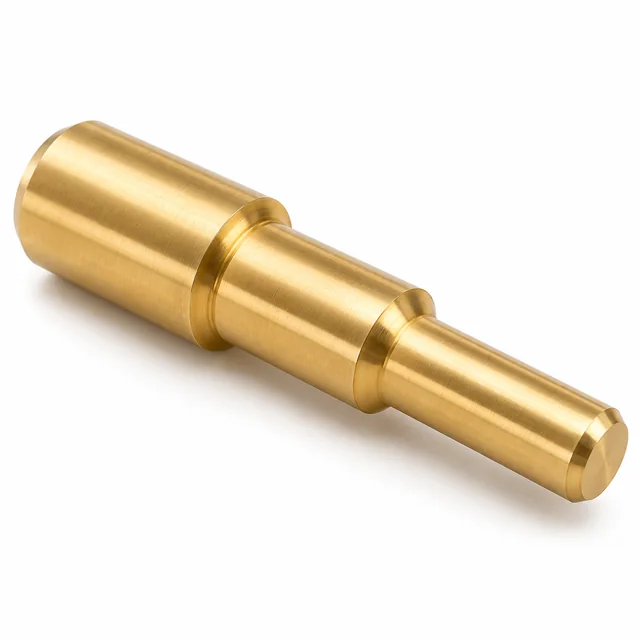

Ejes escalonados de latón
Varios diámetros y hombros para ubicar componentes y definir posiciones de montaje. Un eje escalonado requiere referencias claras de los apoyos, relaciones entre hombros y radios de transición adecuados.
Ver tipo de eje

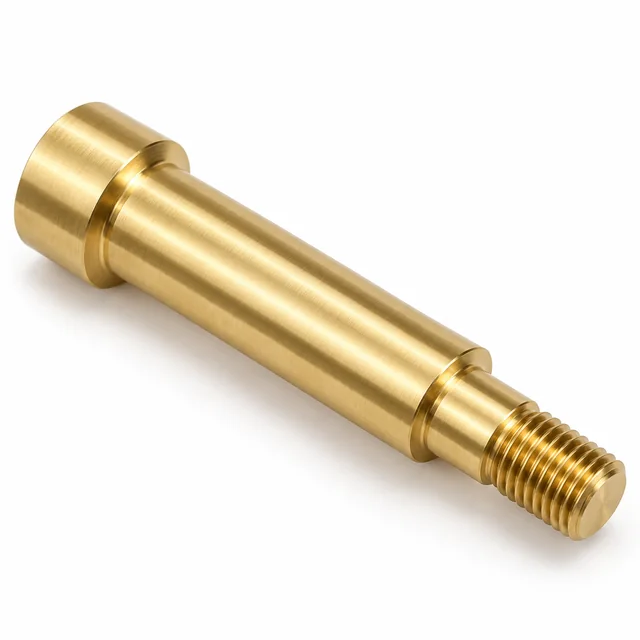

Ejes roscados de latón
Roscas exteriores y elementos de posicionamiento combinados con diámetros lisos torneados. Especifique norma, ajuste, longitud de acoplamiento y compensación por recubrimiento.
Ver tipo de eje

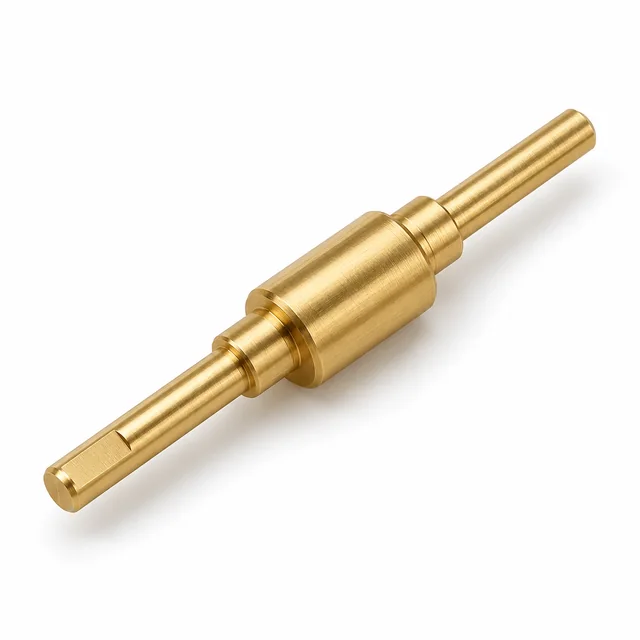

Ejes de motor de latón
Determinados mecanismos pequeños de baja carga cuyo diseño admita latón. Requieren revisar velocidad, interfaces de rodamientos, rigidez, desgaste y par; no constituyen un sustituto general del acero.
Ver tipo de eje

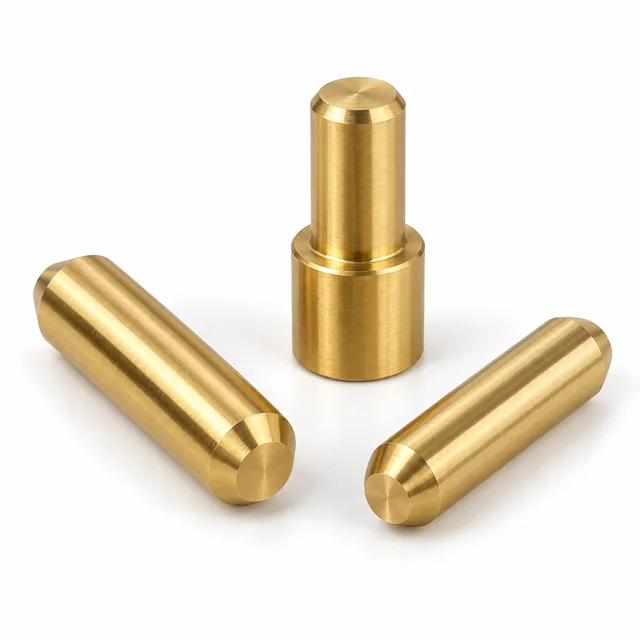

Ejes pasador de latón
Pequeños componentes de localización y articulación con diámetros, longitudes y extremos definidos en el plano. Revise ajustes, cargas de contacto, retención y estado superficial requerido.
Ver fabricación de ejes a medida

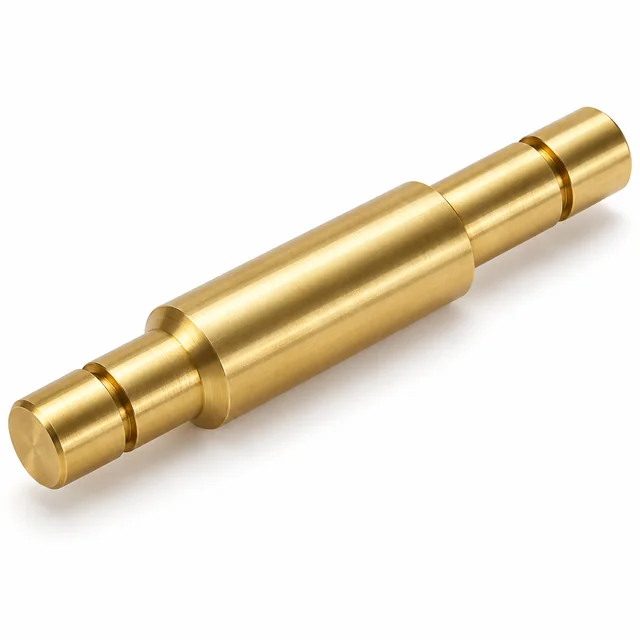

Ejes ranurados de latón
Ranuras para anillos de retención y posicionamiento integradas en perfiles torneados. Anchura, profundidad, estado de aristas y distancia al hombro funcional se controlan según plano.
Ver fabricación de ejes a medida

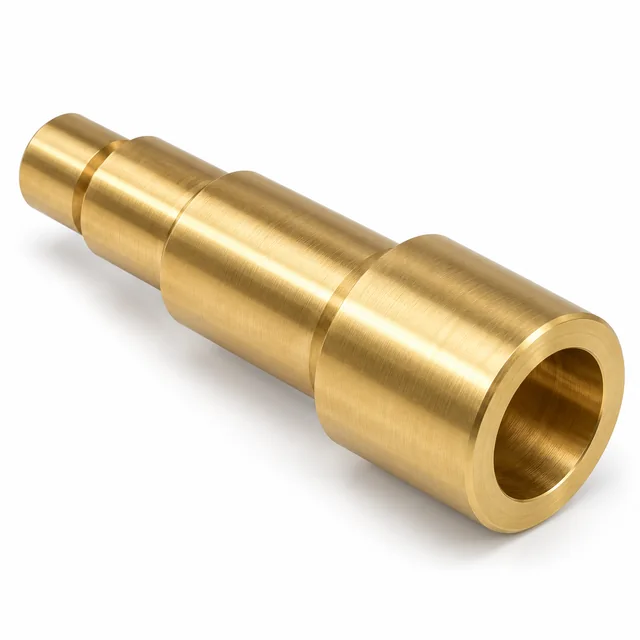

Ejes huecos de latón
Taladros interiores y diseños tubulares para determinados requisitos de montaje o paso. Defina profundidad del taladro, espesor de pared y relación entre el interior y los apoyos exteriores.
Ver tipo de ejeCalidades de latón para fabricar ejes a medida
La selección conecta eficiencia de mecanizado y requisitos mecánicos, eléctricos y ambientales. C360 es la principal calidad a considerar para ejes de fácil mecanizado; las demás se estudian bajo solicitud, sujetas a suministro y revisión técnica.
Deslice horizontalmente para comparar todas las columnas.
| Calidad de latón | Características principales | Aplicaciones recomendadas | Revisión del suministro |
|---|---|---|---|
| C360 / C36000 | Latón de fácil mecanizado; excelente maquinabilidad; contiene plomo. | Ejes torneados CNC, ejes roscados y piezas mecánicas de precisión. | Calidad principal de consulta; especificación, formato y disponibilidad confirmados en presupuesto. |
| C260 / C26000 | Mayor contenido de cobre, buena ductilidad y conformabilidad; no equivale al C360 como calidad de fácil mecanizado. | Componentes especiales donde importan la conformabilidad o la composición especificada. | Bajo solicitud; revisión del suministro, estado de entrega e idoneidad de mecanizado. |
| C280 / C28000 | Metal Muntz; considerado para determinadas aplicaciones trabajadas en caliente y relacionadas con corrosión. | Componentes específicos de la aplicación, según formato e idoneidad. | Bajo solicitud; revisión del formato, aprovisionamiento y aplicación. |
| C464 / C46400 | Latón naval con adición de estaño; sigue siendo necesaria una evaluación de corrosión según exposición. | Determinados componentes marinos tras evaluar corrosión y resistencia. | Bajo solicitud; sin idoneidad universal para agua de mar ni compromiso de existencias. |
| C693 / C69300 | Latón al silicio sin plomo; revisar composición especificada y proceso de fabricación. | Proyectos que requieren una aleación sin plomo y procesos compatibles. | Bajo solicitud; límites de plomo aplicables, certificados y suministro confirmados para el proyecto. |
Esta es una guía de selección, no una lista de existencias confirmada. Ninguna calidad se presenta como habitualmente almacenada sin confirmación de suministro para el proyecto. Norma, formato, temple o estado de entrega, certificados y sustituciones deben acordarse antes del pedido.
Latón C360 de fácil mecanizado
Un eje C360 es una opción inicial práctica para torneado CNC eficiente cuando se permite latón con plomo. La Copper Development Association utiliza C36000 como referencia de maquinabilidad de aleaciones de cobre, con índice 100. Ese índice comparativo no garantiza velocidad de corte, ritmo de producción ni tolerancia de una pieza concreta.
Latón C260
C26000 es un latón de mayor contenido de cobre asociado a ductilidad y conformabilidad. Puede elegirse por estas propiedades o composición especificada, pero no debe venderse como equivalente de fácil mecanizado al C360. Formato, estado, control de viruta y ruta completa necesitan revisión propia.
Latón C360 frente a C260 para mecanizado de ejes
C360 suele preferirse para torneado de precisión en grandes series si la especificación lo permite; C260 puede elegirse por otras propiedades. C36000 contiene aproximadamente 2,5–3,0 % de plomo según CDA. Identifique restricciones de aplicación antes de elegir; recubrir no demuestra cumplimiento ni elimina el plomo de la aleación.
Referencias de materiales y notas de selección
- Copper Development Association: designación y composición de C36000
- CDA: trabajo del cobre — mecanizado y selección de aleaciones
- CDA: introducción a los latones y conformabilidad del C26000
- CDA: designaciones y composiciones de latones de forja
- CDA: barras de latón para requisitos sin plomo
Estas referencias describen propiedades de aleaciones, no existencias de Topshaft, propiedad de equipos ni aprobación de productos. Confirme la especificación del pedido y los requisitos de cada proyecto.
Procesos de mecanizado CNC para ejes de latón
La fabricación de precisión coordina características de revolución, operaciones secundarias y estado final de inspección. El proceso depende del plano, aleación, cantidad y equipos disponibles; no todos los ejes necesitan todas las operaciones.

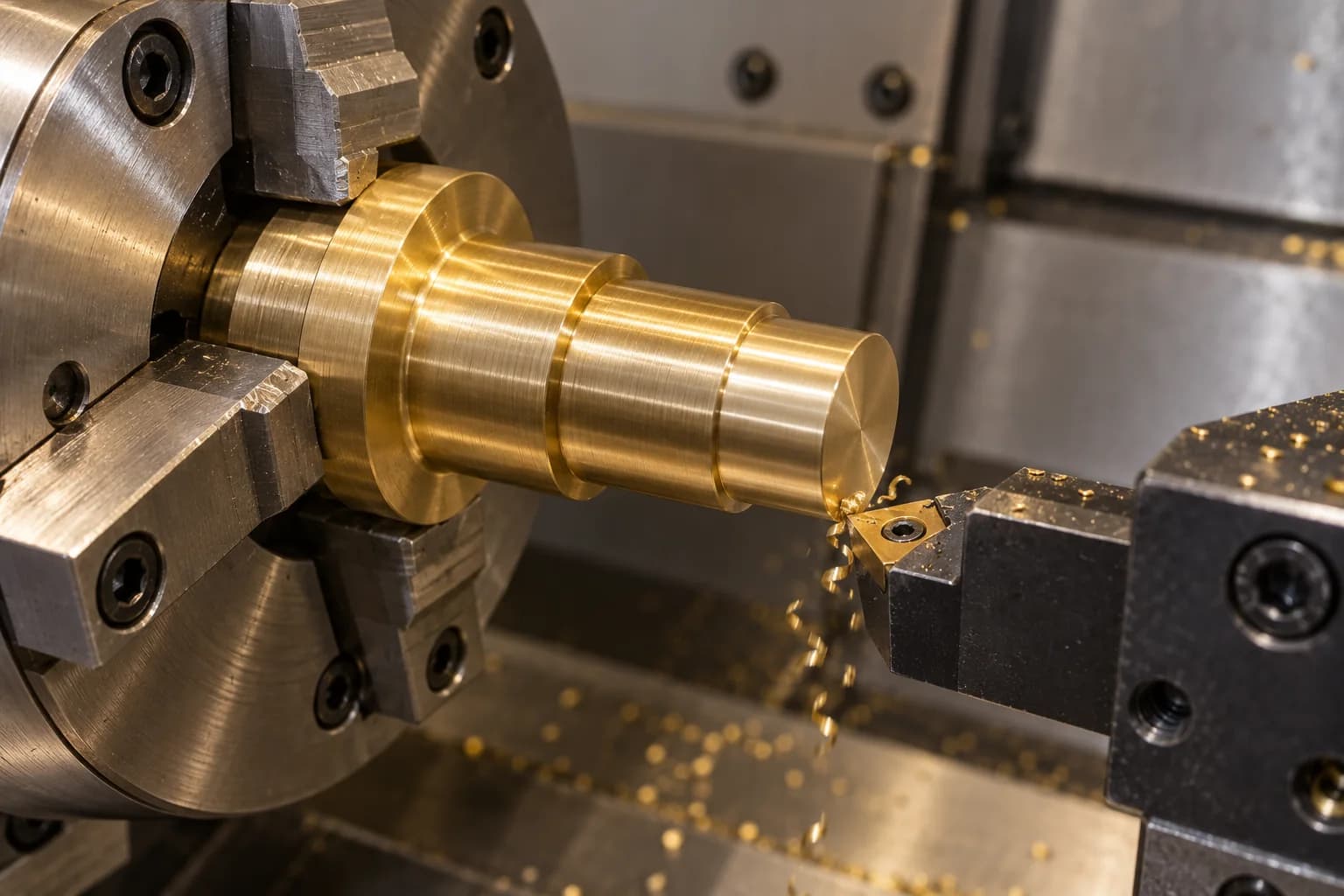

Torneado CNC
El torneado crea diámetros exteriores, hombros, ranuras, chaflanes y extremos roscados. La secuencia relaciona los apoyos críticos con una referencia práctica de rotación. Una sujeción adecuada y un número planificado de montajes ayudan a controlar la concentricidad; el estado de herramienta y las comprobaciones durante el proceso favorecen la repetibilidad del lote acordado. Los límites se confirman con el plano real, no con una promesa universal de precisión.
Revisar torneado CNC

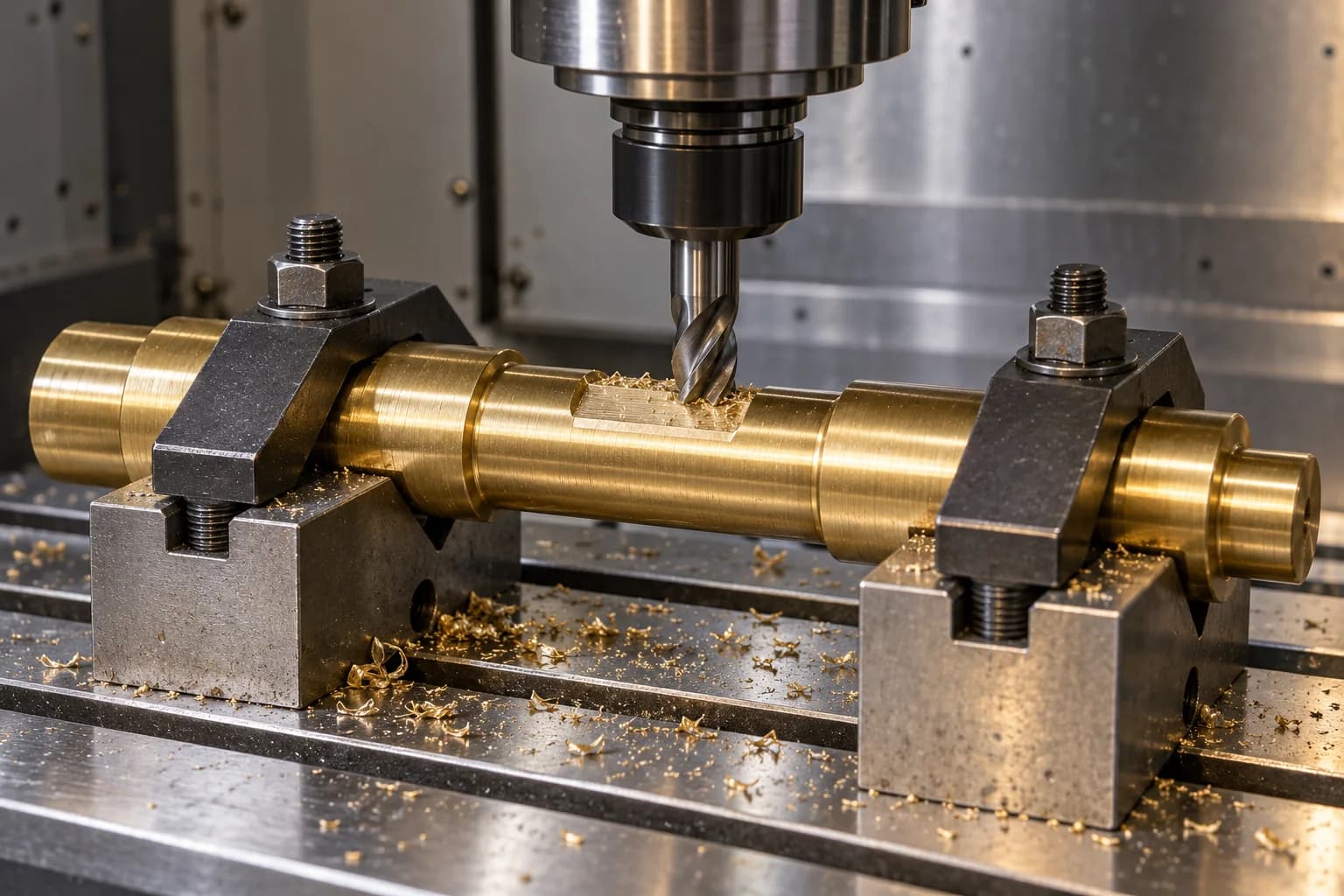

Fresado CNC
El fresado secundario añade planos, ranuras, chaveteros, taladros transversales y otras características no rotacionales. Su orientación y posición deben referirse a los apoyos funcionales u otra referencia definida. Especifique roturas de arista y zonas sensibles a rebabas, especialmente en intersecciones de taladros o planos que posicionan piezas. El proceso contempla acceso, apoyo y protección de superficies ya acabadas.
Revisar mecanizado secundario

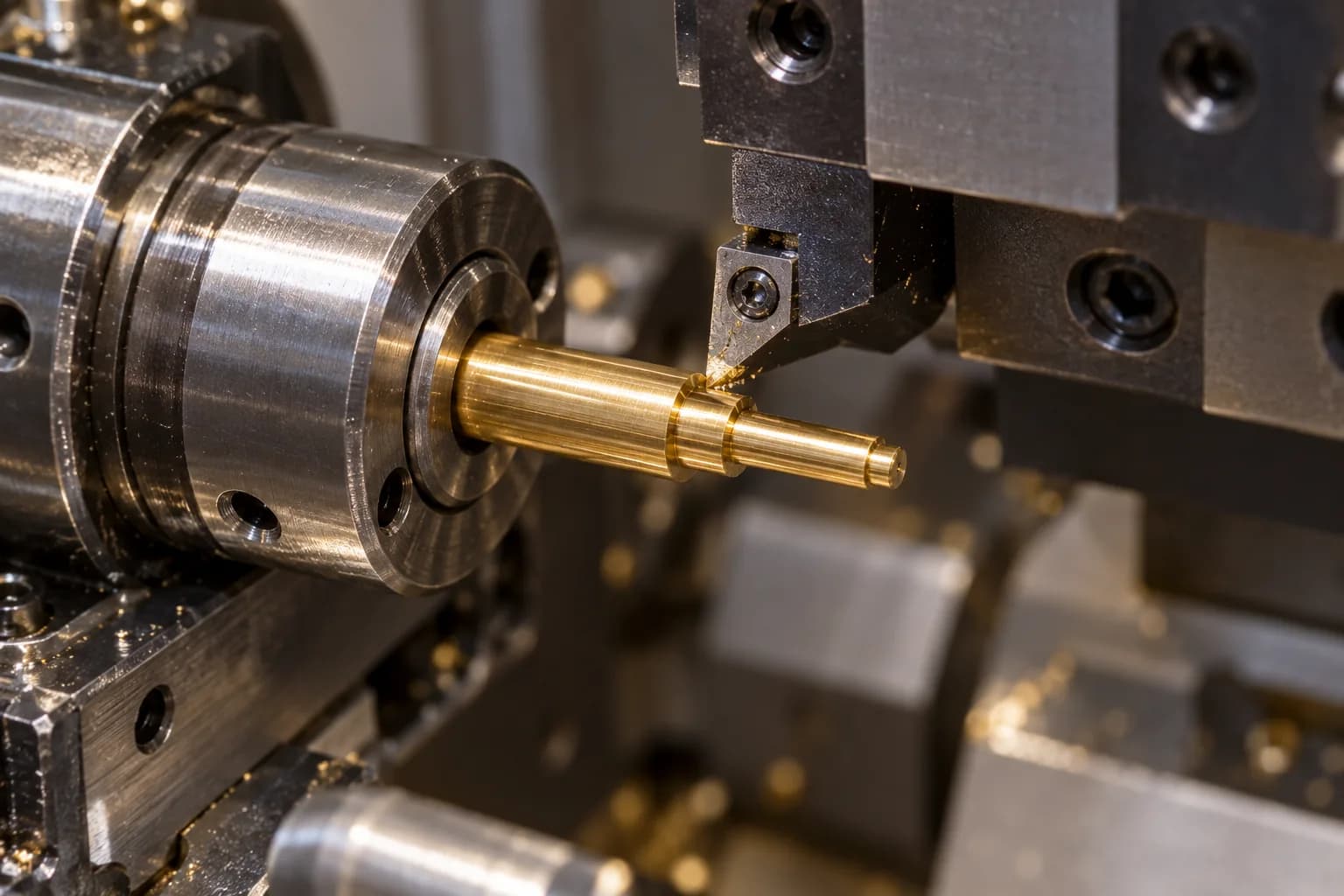

Torneado tipo suizo
Puede considerarse para diámetros pequeños o diseños esbeltos cuando equipos, casquillo guía y herramientas disponibles admitan la pieza. Es una ruta dependiente del proyecto, no la suposición de que todos los ejes se tornean así. Confirme diámetro, esbeltez, estado de barra, acceso y cantidad. El presupuesto debe identificar una ruta disponible antes de aceptar la producción.
Revisar requisitos de ejes a medida

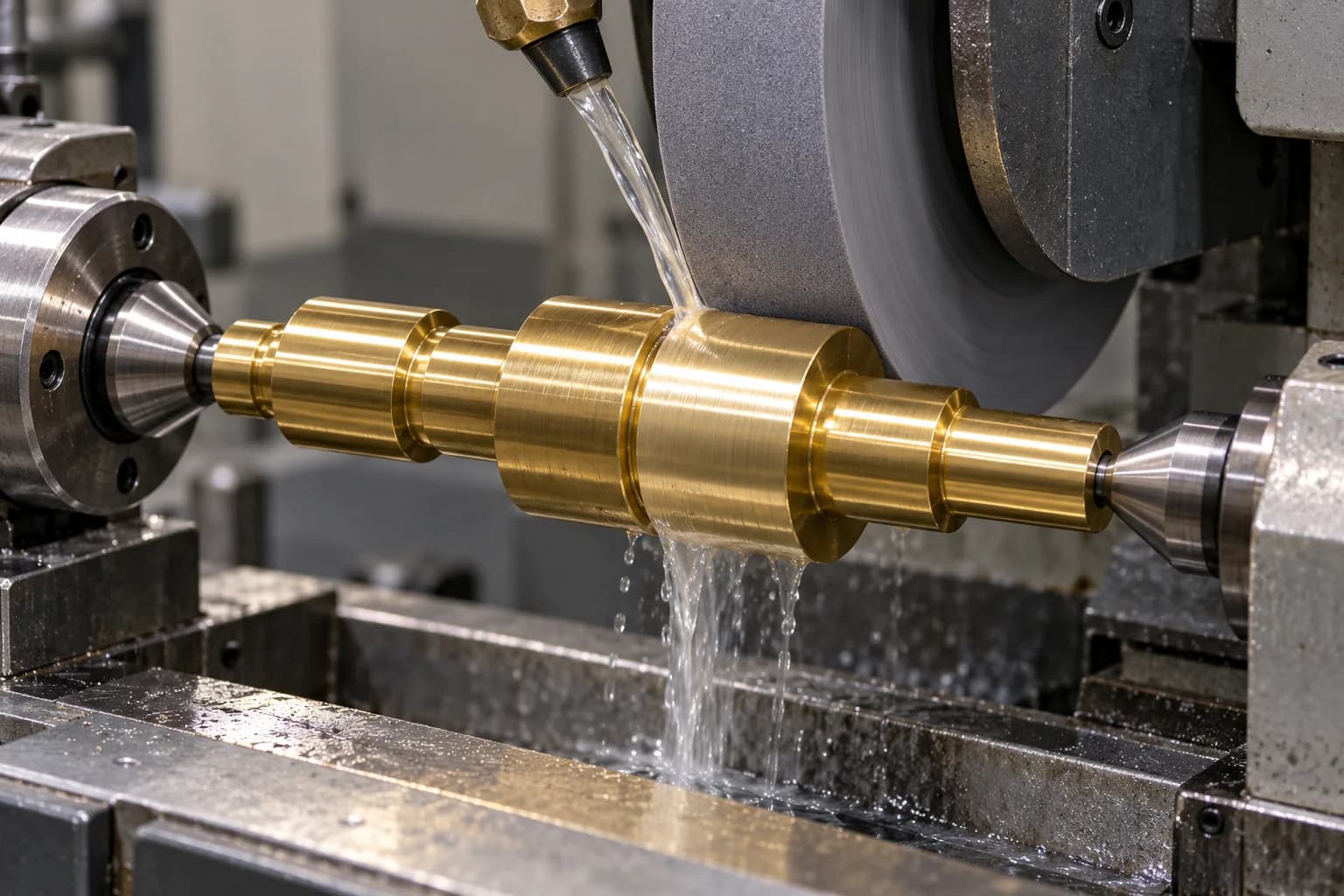

Rectificado de precisión y acabado
Determinados diámetros críticos o requisitos superficiales pueden justificar rectificado u otro acabado. Muchos ejes de latón cumplen el plano solo mediante torneado; rectificar no es obligatorio. Revise rugosidad, tamaño final, sobremetal, apoyo e integridad superficial antes de elegir la ruta. El espesor de recubrimiento especificado también debe coordinarse con el ajuste final y el estado de inspección.
Ver ejes rectificados de precisiónEspecificaciones de fabricación de ejes de latón a medida
Utilice este alcance estructurado para preparar el presupuesto. Dimensiones, tolerancias alcanzables y cantidades admitidas se confirman para la pieza real; no es una declaración general de capacidad o existencias.
| Especificación | Alcance de revisión de fabricación |
|---|---|
| Materiales | C360, C260, C280 y otros latones aprobados, incluidos C464 o C693 bajo solicitud. Especificación, formato, estado y disponibilidad confirmados en presupuesto. |
| Métodos de fabricación | Torneado y fresado CNC; torneado tipo suizo cuando los equipos y herramientas disponibles lo permitan. Rectificado y acabado seleccionados cuando se requieran. |
| Diámetro del eje | Según plano. Se confirman los diámetros mínimo y máximo tras revisar bruto, escalón mayor, sujeción y ruta de fabricación disponible. |
| Longitud del eje | Según plano. La longitud máxima se confirma considerando longitud total, tramo sin apoyo, esbeltez, acceso a características y proceso propuesto. |
| Tolerancia dimensional | Según plano. Tras revisión técnica, se presupuestan valores alcanzables por característica, tamaño nominal, geometría, secuencia y estado superficial final. |
| Concentricidad / desviación radial | Según referencias del plano, norma de tolerancias geométricas aplicable y plan de inspección acordado. Defina apoyos relevantes y montaje de medición. |
| Rugosidad superficial | Especifique Ra u otro parámetro, zona de medición y proceso final. Superficies torneadas, pulidas o recubiertas tienen criterios de aceptación distintos. |
| Características | Roscas, ranuras, planos, taladros, hombros, chaveteros, interiores y otras interfaces del plano, sujetas a revisión de fabricación. |
| Tratamiento superficial | Estado mecanizado, pulido mecánico y recubrimientos adecuados como níquel o estaño, revisando espesor y compensación del ajuste. |
| Cantidad de producción | Las consultas de prototipos, lotes pequeños y series se revisan según suministro, preparación, herramientas y ruta disponible; cantidad y plazo se confirman por presupuesto. |
| Inspección | Micrómetros, medición óptica, utillajes referenciados, MMC y medición de rugosidad según las características especificadas. |
| Documentación | Certificados de material, informes e inspección de primera pieza cuando estén disponibles y acordados en el pedido. Confirmar trazabilidad, muestreo y alcance antes de producir. |
Un diámetro torneado, un apoyo rectificado y un eje largo y esbelto pueden tener capacidades y necesidades de medición diferentes. Envíe las características críticas y el estado final para revisar fabricación e inspección conjuntamente. Las dimensiones límite verificadas se facilitan con el presupuesto.
Opciones de acabado superficial para ejes de latón
Elija el acabado según función, apariencia y entorno. Confirme el estado de aceptación de diámetros y roscas críticos, especialmente cuando el pulido elimina material o un recubrimiento añade espesor.
- Estado mecanizado
- Para piezas funcionales cuyo acabado de torneado cumple el plano. Defina marcas de herramienta aceptables, roturas de arista y estado de superficies de apoyo, posicionamiento o sellado.
- Pulido mecánico
- Para determinados requisitos estéticos y superficiales. Acuerde el criterio de apariencia o rugosidad y proteja dimensiones y aristas que no deban redondearse ni modificarse.
- Niquelado
- Para requisitos especificados de apariencia, desgaste o corrosión, tras evaluar espesor, adherencia, ajuste y entorno. Confirme disponibilidad del procesador y criterios de aceptación.
- Estañado
- Para ciertos requisitos eléctricos o de montaje. Especifique sistema, espesor y restricciones de soldadura, contacto o aplicación, sin considerar intercambiables todos los acabados de estaño.
El latón puede deslustrarse naturalmente. El recubrimiento depende de la aplicación y no hace que toda calidad sirva en cualquier entorno. El anodizado convencional del aluminio no se presenta como opción estándar para latón. Confirme recubrimientos y restricciones de material de la aplicación antes de fabricar.
Aplicaciones de ejes de latón a medida
Se considera latón cuando su maquinabilidad, conductividad o propiedades de corrosión seleccionadas favorecen la función. Son puntos de partida, no declaraciones de homologación para cada sector o conjunto.
Pequeños reductores y mecanismos
Mecanismos de engranaje y posicionamiento de baja carga donde el latón sea adecuado. Revise contactos, lubricación, apoyos y desgaste previsto antes de elegir la aleación.
Ver requisitos de reductoresEquipos de automatización
Ejes de posicionamiento, elementos de localización y conjuntos mecánicos. Defina ajustes relacionados con repetibilidad, dirección de carga, retenciones y número de ciclos.
Ver requisitos de automatizaciónInstrumentos y dispositivos
Ejes miniatura y piezas mecánicas torneadas con precisión. Los tamaños pequeños también necesitan referencias claras, apoyo estable y acceso práctico para inspección.
Ver requisitos de maquinariaEquipos eléctricos y electrónicos
Piezas conductoras y mecánicas especiales cuya calidad cumpla los requisitos. Evalúe conductividad, temperatura, diseño del contacto y carga mecánica; el latón no sustituye automáticamente al cobre ni al eje de motor de acero.
Ver requisitos de conjuntos de motorEjes de latón frente a acero: ¿qué material elegir?
Compare la aleación y el estado de suministro reales con cargas, exposición, conductividad y fabricación al elegir entre latón, inoxidable o acero al carbono. Estas tendencias generales no sustituyen una evaluación específica del diseño.
Deslice horizontalmente para comparar todas las columnas.
| Factor | Latón | Acero inoxidable | Acero al carbono |
|---|---|---|---|
| Maquinabilidad | Excelente en calidades de fácil mecanizado | Depende de la calidad | Depende de la calidad |
| Resistencia mecánica | Generalmente menor | Depende de la calidad; a menudo mayor | A menudo mayor |
| Resistencia a la corrosión | Buena en entornos adecuados | A menudo alta; depende de la calidad | Generalmente necesita protección |
| Conductividad eléctrica | Mayor que los aceros; varía según aleación | Baja | Baja |
| Ejes de alto par | A menudo no es la opción preferida | Adecuado con diseño correcto | Elección habitual con diseño adecuado |
| Apariencia estética | Tono dorado característico | Metálico plateado | Generalmente metálico gris |
Elija latón para ejes mecanizados de precisión cuando importan maquinabilidad, conductividad o requisitos específicos de corrosión y las cargas son moderadas. Elija inoxidable o acero al carbono/aleado cuando predominan resistencia, fatiga, rigidez o transmisión de potencia de servicio pesado.
La página específica de acero al carbono aún no está disponible; la página existente de capacidades de materiales cubre los requisitos del presupuesto.
Garantía de calidad para ejes de precisión de latón
La inspección parte del plano aprobado y las evidencias de aceptación. Acuerde características críticas, referencias, muestreo y documentación con el proceso, en lugar de depender de una afirmación general de precisión.
- 01
Identificación del material recibido
Revise calidad, especificación pedida, estado de entrega e identificación del material. Solicite certificado y alcance de trazabilidad antes del aprovisionamiento; la apariencia por sí sola no identifica la aleación.
- 02
Primera pieza y dimensiones
Verifique la pieza inicial frente al plano aprobado y al plan de inspección. Registre diámetros, longitudes, hombros y relaciones críticas antes de aprobar el montaje para la cantidad prevista.
- 03
Comprobaciones críticas durante el proceso
Compruebe diámetros y características en las etapas y frecuencias acordadas. Vigile desgaste, rebabas y daños de manipulación para proteger superficies de localización y acoplamiento acabadas.
- 04
Desviación, geometría y acabado superficial
Cuando se especifique, inspeccione geometría referenciada y rugosidad mediante un método adecuado al plano. Medir el diámetro no demuestra por sí solo desviación radial, concentricidad ni acabado superficial.
- 05
Inspección final y documentación
Revise estado final, muestreo y registros antes del envío. Las piezas recubiertas necesitan los controles del estado final especificado; incluya registros de material, dimensiones y primera pieza si se pidieron y están disponibles.
Deslice horizontalmente para comparar todas las columnas.
| Característica | Método de medición | Documentación |
|---|---|---|

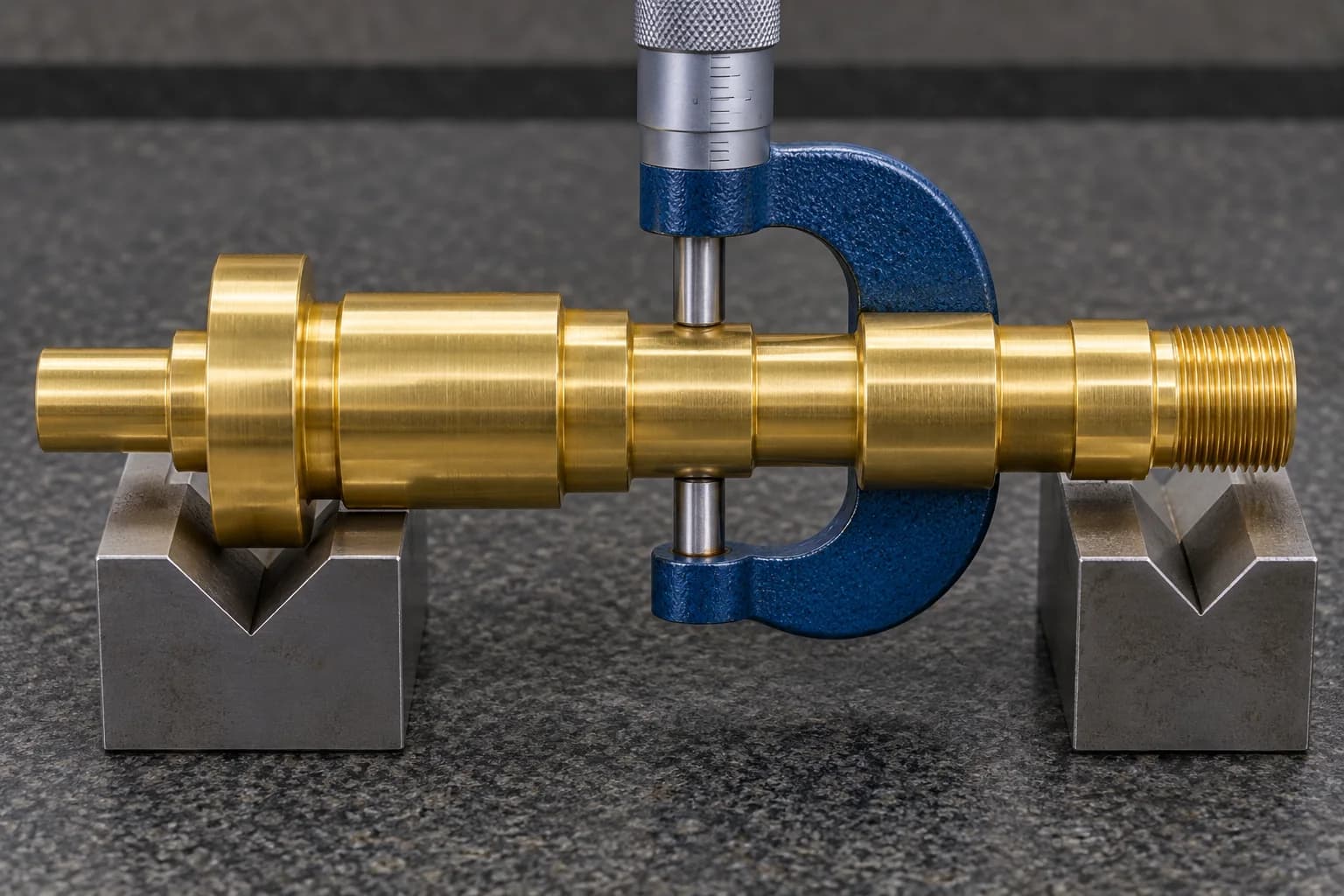

| Diámetro exterior | Micrómetro exterior adecuado | Registro dimensional frente a límites del plano |

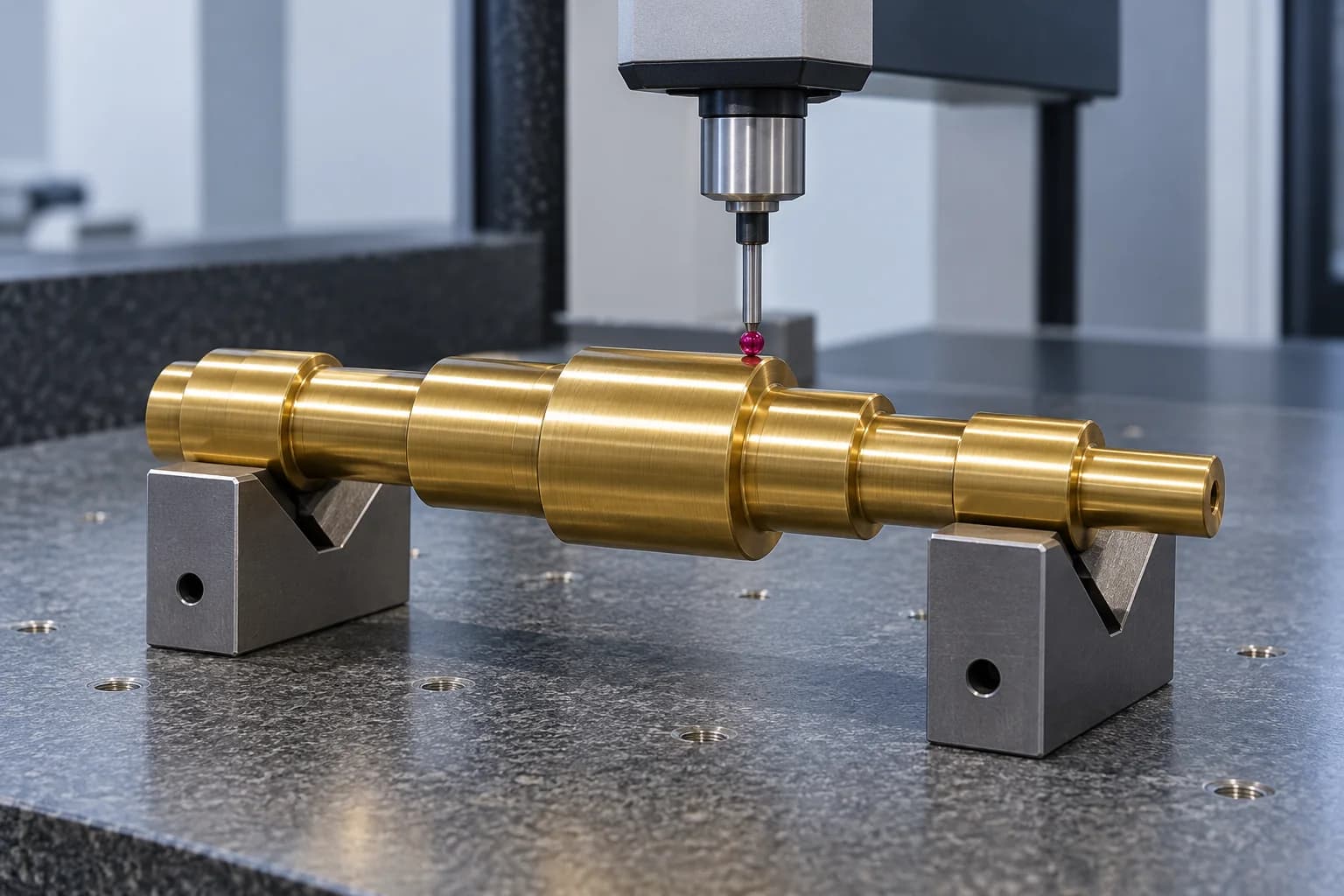

| Relaciones geométricas referenciadas | Utillaje, comparadores o MMC adecuados, con referencias definidas | Resultados geométricos y referencia del montaje |
| Roscas, ranuras y detalles pequeños | Calibres de rosca especificados y medición óptica según corresponda | Registro de características o informe de primera pieza acordado |
| Rugosidad superficial | Perfilómetro con parámetro y zona especificados | Resultados de rugosidad cuando se requieran |
| Especificación del material | Identificación de material y revisión del certificado del proveedor | Certificado y registro de trazabilidad acordado |
¿Por qué elegir Topshaft para fabricar ejes de latón a medida?
Un enfoque centrado en ejes y planos conecta selección de material, mecanizado, inspección y requisitos claros de compra. El presupuesto define fabricación admitida y registros necesarios.
Ingeniería centrada en ejes
La revisión relaciona apoyos, hombros, superficies de localización y extremos con el conjunto, en lugar de tratar la pieza como una barra de latón indiferenciada.
Torneado y mecanizado secundario
Una ruta coordinada considera diámetros torneados, planos fresados, taladros, ranuras y otras características. Los procesos especializados requeridos se incluyen en el alcance acordado.
Selección de materiales
Compare latón, inoxidable y acero aleado según maquinabilidad, conductividad, exposición y carga mecánica antes de confirmar la especificación.
Control según plano
Dimensiones funcionales, referencias y acabados se revisan antes de mecanizar. La aceptación se vincula al plano aprobado y a los métodos de inspección acordados.
Prototipos y producción
Las consultas de prototipos, lotes pequeños y series repetidas se evalúan con suministro, herramientas y cantidad. El presupuesto establece la ruta y los requisitos de entrega.
Registros de calidad y comunicación de exportación
Aclare documentación, informes, revisiones de planos y envío en el pedido. Los registros del proyecto facilitan la comunicación entre compras, ingeniería y calidad.
TOPSHAFT es la división de fabricación de ejes de precisión de Dongguan Tops Precision Manufacture Co., Ltd., que opera junto con Topsbest Precision en proyectos OEM centrados en ejes. Conozca Topshaft.
Preguntas frecuentes sobre ejes de latón
Respuestas directas sobre selección de material, mecanizado y presupuestos.
01¿Cuál es la mejor calidad de latón para ejes mecanizados CNC?
C360 es un punto de partida habitual para fácil mecanizado por su torneado eficiente. No es óptimo para todo eje: restricciones de plomo, resistencia, corrosión, formato y procesado final pueden requerir otra calidad. Un eje C360 debe especificarse con norma y estado aplicables. Disponibilidad y ruta se confirman revisando el plano.
02¿Pueden utilizarse ejes de latón en maquinaria giratoria?
Sí, cuando carga, velocidad, desgaste y diseño lo permitan. El latón puede servir en determinados mecanismos giratorios pequeños o conjuntos de posicionamiento, pero no sustituye generalmente al acero en transmisiones muy cargadas. Revise apoyos, lubricación, rigidez, par, flexión y ciclos de servicio. La decisión debe reflejar el conjunto completo y la vida útil requerida.
03¿Qué tolerancias pueden lograrse en ejes de latón a medida?
Dependen del tamaño nominal, geometría, longitud sin apoyo, sujeción, proceso y medición. Tornear un apoyo corto, acabar un eje esbelto e inspeccionar un diámetro recubierto presentan restricciones distintas. Facilite dimensiones críticas, referencias y estado final para presupuestar límites tras revisión técnica. No se promete una tolerancia única para todos los ejes.
04¿Qué diferencia hay entre latón C360 y C260?
C360 es un latón con plomo de fácil mecanizado habitual en piezas mecanizadas; C260 contiene más cobre y favorece ductilidad y conformabilidad. No debe describirse como sustituto equivalente de fácil mecanizado. C360 contiene aproximadamente 2,5–3,0 % de plomo según CDA, por lo que deben revisarse restricciones específicas. Elija según propiedades y ruta compatible.
05¿Resisten los ejes de latón la corrosión?
El latón puede funcionar bien en atmósferas y servicios suaves adecuados, pero depende de aleación, medio, temperatura y tensiones. Algunos entornos causan deszincificación o corrosión bajo tensión; el amoníaco preocupa especialmente en latón tensionado. La designación naval o una superficie recubierta no garantiza aptitud universal. Describa entorno y aceptación reales antes de seleccionar.
06¿Fabrican ejes de latón según planos del cliente?
Envíe a Topshaft su plano 2D o modelo 3D para revisión de viabilidad y presupuesto. Incluya calidad, norma, cantidad, tolerancias, referencias, acabado y aplicación. Se admiten PDF, STEP, DXF y otros formatos indicados. Como proveedor a medida, Topshaft confirma suministro, operaciones, registros y entrega para el proyecto específico, en lugar de vender barras genéricas al por menor.
07¿Son adecuados los ejes de latón para alto par?
El latón no suele ser preferible para par exigente, fatiga o transmisión muy cargada. Acero, acero aleado o inoxidable adecuado suelen ser mejores cuando dominan resistencia y rigidez. Aun así, la decisión necesita par, flexión, concentraciones de tensión, distancia entre apoyos y ciclo reales. Cambiar el material no corrige por sí solo una geometría o conexión inadecuada.
08¿Pueden niquelarse los ejes de latón?
Sí, según el sistema de recubrimiento, disponibilidad del procesador y revisión del proyecto. Acuerde espesor, adherencia, apariencia, entorno e inspección final. El depósito afecta diámetros de apoyo, roscas y ajustes estrechos; el plano debe definir estado de aceptación y áreas enmascaradas. El niquelado no elimina la necesidad de verificar calidad base y restricciones de plomo.
Revisión de fabricación según plano
¿Necesita ejes de latón a medida para su proyecto?
Envíe planos de ingeniería y especificaciones para revisión de viabilidad y presupuesto.
Incluya calidad, plano 2D o modelo 3D, cantidad, tolerancias críticas, acabado y aplicación. Si un requisito no está decidido, describa las condiciones de funcionamiento para identificar qué falta aclarar.
