Exigences CND Des Arbres : Étendue, Critères D’acceptation Et Rapports — Checklist OEM
Les exigences de contrôle non destructif des arbres doivent définir objectif, méthode, couverture, étape de fabrication et critères d’acceptation. La seule mention « CND requis » laisse des décisions importantes ouvertes. Convenez du programme avant commande, y compris des documents reliant les résultats aux arbres livrés.

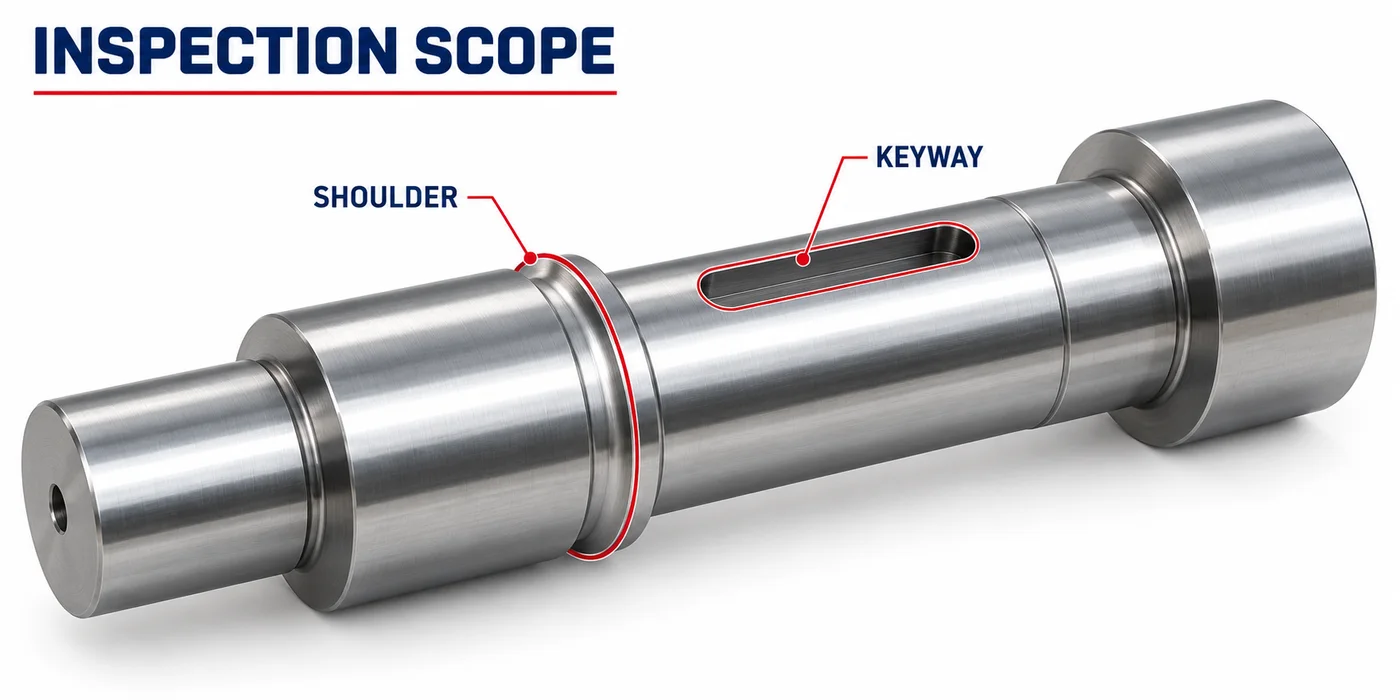

*Illustration de zones possibles, et non étendue imposée ou contrôle TOPSHAFT réel.*
Commencer Par La Discontinuité Recherchée
Définissez l’objectif du contrôle avant de choisir une méthode CND.
Déterminez si le problème concerne la surface, sa proximité ou l’intérieur de la matière. Identifiez ensuite la gamme de fabrication et les risques en service. Un assemblage soudé et une ébauche forgée peuvent nécessiter des programmes différents.
Une indication est une réponse observée pendant le contrôle. Elle doit être interprétée et évaluée selon la procédure convenue. Ne qualifiez pas automatiquement chaque indication de fissure, ni chaque discontinuité de défaut rédhibitoire.
Votre équipe technique responsable doit établir la base d’acceptation. Le prestataire CND doit confirmer si méthode et accès permettent l’objectif prévu.
Gardez les autres vérifications distinctes. Le CND ne remplace ni identification matière, ni contrôle dimensionnel, ni dureté, ni validation d’assemblage. Un rapport conforme couvre son périmètre, pas tous les mécanismes de défaillance possibles.
Pour les arbres forgés, discutez des contrôles de l’ébauche et de la géométrie finie. Pour les arbres soudés, identifiez explicitement le joint et ses exigences de contrôle.
Comparer Les Méthodes Sans Supposer Une Couverture Universelle
Matière, objectif et géométrie déterminent les méthodes à envisager.
La magnétoscopie, appelée MT ou MPI, concerne les matériaux ferromagnétiques. Elle peut révéler des discontinuités superficielles et proches de la surface. Elle n’est pas universelle pour tous les inox ou arbres non métalliques. Les conseils MPI de Magnaflux expliquent ces limites.
Le ressuage, ou PT, concerne les discontinuités débouchantes sur des matériaux non poreux adaptés. Il ne localise pas une discontinuité interne entièrement fermée. État de surface et compatibilité matière doivent être examinés. Consultez le guide de ressuage Magnaflux.
Les ultrasons, ou UT, peuvent répondre à des objectifs internes avec une technique adaptée. Géométrie, accès, structure matière et orientation influencent la détectabilité. Ils ne garantissent pas automatiquement une couverture interne complète.
| Méthode | Objectif Habituel | Points À Résoudre Avant Commande |
|---|---|---|
| Magnétoscopie | Discontinuités superficielles et proches de la surface dans une matière ferromagnétique | Matière adaptée, zones et orientations contrôlables ? |
| Ressuage | Discontinuités débouchantes sur surfaces non poreuses adaptées | Surface accessible, propre et compatible ? |
| Ultrasons | Discontinuités internes spécifiées avec une technique adaptée | Accès, géométrie et références permettent-ils l’examen ? |
| Examen visuel | État de surface accessible et caractéristiques visibles | Quelles conditions, couverture et règles d’acceptation ? |
Ce tableau aide la consultation, sans qualifier une méthode. Le prestataire doit établir technique réelle et limitations. D’autres méthodes peuvent convenir à certaines applications.
Ne demandez pas toutes les méthodes pour paraître exhaustif. Des contrôles inutiles ajoutent manutention et délais sans résoudre forcément votre problème. Demandez l’apport de chaque examen proposé.

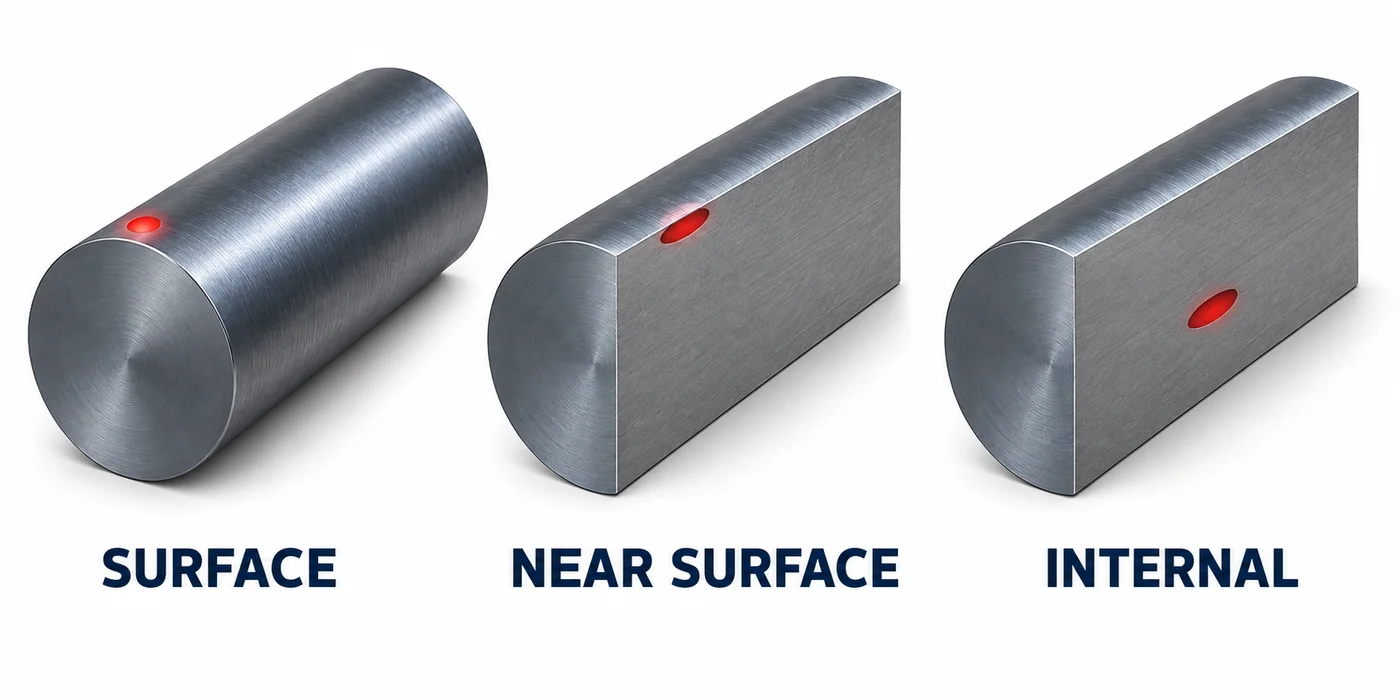

*Concepts d’emplacement uniquement, sans garantie de couverture ou de détection.*
Définir Les Zones Et La Couverture
Votre plan ou programme doit identifier les zones examinées et les limites de couverture.
Décrivez les régions par des caractéristiques reconnaissables et des références. Par exemple : transition d’épaulement, région de rainure ou soudure identifiée. Une photographie sans repères ne suffit pas lorsque les limites exactes importent.
Distinguez proportion de pièces contrôlées et couverture de chaque pièce. « Toutes les pièces contrôlées » ne signifie pas nécessairement toutes les surfaces ou tout le volume examinés.
Précisez si l’exigence concerne une zone locale ou un examen global défini. Demandez au prestataire les régions inaccessibles et limitations pratiques.
Pour les formes complexes, confirmez l’accès avant de finaliser la fabrication. Cavités profondes, petits rayons et variations de diamètre peuvent compliquer l’examen. Une caractéristique usinable n’est pas automatiquement facile à contrôler.
En magnétoscopie, l’aimantation influence la sensibilité selon l’orientation. En UT, parcours acoustique et orientation comptent aussi. Le guide ultrasonore Evident présente les facteurs géométriques et matière.
Consignez les limites convenues plutôt que de les masquer derrière « CND 100 % ». Si une zone critique est insuffisamment examinable, l’ingénierie doit résoudre le contrôle ou la conception.
Choisir Délibérément L’étape De Fabrication
Précisez quand contrôler et quelles opérations ultérieures peuvent modifier l’état évalué.
Le contrôle de matière entrante répond à une autre question que celui après traitement thermique ou usinage final. La séquence utile dépend de la gamme et de l’objectif.
Un contrôle précoce peut repérer un stock inadapté avant un usinage coûteux. Il ne satisfait pas automatiquement une exigence après transformation ultérieure.
De même, un examen avant soudage n’établit pas l’état de la future soudure. Identifiez les étapes pertinentes dans le programme approuvé.
Préparation, rugosité et revêtements peuvent influencer certains examens. Convenez de l’état requis avec le prestataire plutôt que d’imposer une séquence arbitraire. Un contrôle à travers un revêtement n’équivaut pas forcément à celui du métal nu.
Examinez la spécification de traitement thermique avec les étapes prévues. Définissez les documents reliant lot thermique et pièces examinées.
Si le client doit assister au contrôle, organisez le point d’arrêt à temps. Confirmez notification et responsabilité de libération. Un point d’arrêt manqué peut poser problème documentaire malgré des pièces apparemment satisfaisantes.
Distinguer Procédure Et Critères D’acceptation
La procédure explique comment examiner ; les critères expliquent comment juger les résultats pertinents.
La commande doit identifier les deux lorsque nécessaire. Nommer une méthode ne définit ni indications admissibles, ni seuils de consignation, ni règles de rejet.
Si une norme s’applique, précisez désignation et édition. Identifiez également spécification produit, niveau d’acceptation et compléments client pertinents. Faites vérifier leur compatibilité par le spécialiste responsable.
Ne copiez pas une limite issue d’un composant sans rapport. Matière, fabrication, contraintes et application peuvent modifier la base d’acceptation appropriée. Ce guide ne donne volontairement aucune longueur de fissure ou taille d’indication universelle.
Distinguez indications à consigner et indications entraînant un rejet. Seuil de compte rendu et limite d’acceptation ne sont pas forcément identiques. Le contrat doit clarifier cette différence.
Résolvez les contradictions entre plan, commande et spécification avant l’examen. Déterminez l’exigence prioritaire par le processus autorisé, sans hypothèse de l’opérateur.
Si l’équipe ne peut définir l’acceptation, cherchez un appui spécialisé avant commande. « Standard fournisseur » n’a de sens que si les critères réels sont disponibles et approuvés.
Convenir De L’échantillonnage Et Des Qualifications
Définissez le nombre de pièces examinées et les qualifications exigées pour votre projet.
Vos équipes technique et qualité doivent déterminer l’échantillonnage. Considérez risques, obligations contractuelles et programme de production approuvé. Aucun pourcentage universel ne convient à tous les arbres.
Si vous autorisez un échantillon, définissez lot et sélection. Précisez la conduite à tenir après un résultat inacceptable. N’inventez pas l’extension ou le nouveau contrôle après découverte d’un problème.
Pour l’examen individuel, maintenez l’identification pendant contrôle et compte rendu. Pour les rapports par lot, rendez la population examinée explicite.
Indiquez le système de qualification ou certification personnel requis, le cas échéant. Vérifiez qu’il couvre méthode et fonctions concernées. L’étalonnage de l’appareil ne prouve pas la qualification de l’opérateur.
Un certificat général de management qualité ne démontre pas non plus toutes les capacités CND. Interrogez sur prestataire, procédure et organisation du projet. Confirmez les approbations avant sous-traitance.
Exiger Des Rapports Reliés Aux Pièces
Le rapport doit identifier l’objet contrôlé, son évaluation et les pièces livrées couvertes.
Convenez des champs au devis. Selon le contrat, ils peuvent comprendre :
- Numéro de pièce, révision du plan et commande.
- Identifiants individuels ou lot examiné clairement défini.
- Matière et état de fabrication pertinent.
- Méthode et référence de procédure avec révision.
- Zones, couverture et limitations déclarées.
- Critères applicables et résultats.
- Date d’examen et identification du personnel responsable.
- Informations requises sur équipements, références ou étalonnage.
- Emplacements des indications et justificatifs requis.
- Décision finale et références des approbations autorisées.
Il s’agit d’une checklist de préparation, pas d’une norme de rapport. Convenez des champs applicables et des liens entre annexes.
Un rapport « conforme » reste difficile à évaluer sans base d’acceptation. Sans pièces identifiables, il sert mal au contrôle à réception.
Utilisez le guide de traçabilité matière pour relier les examens au bon historique. Un numéro de coulée ne désigne pas seul le sous-ensemble examiné.

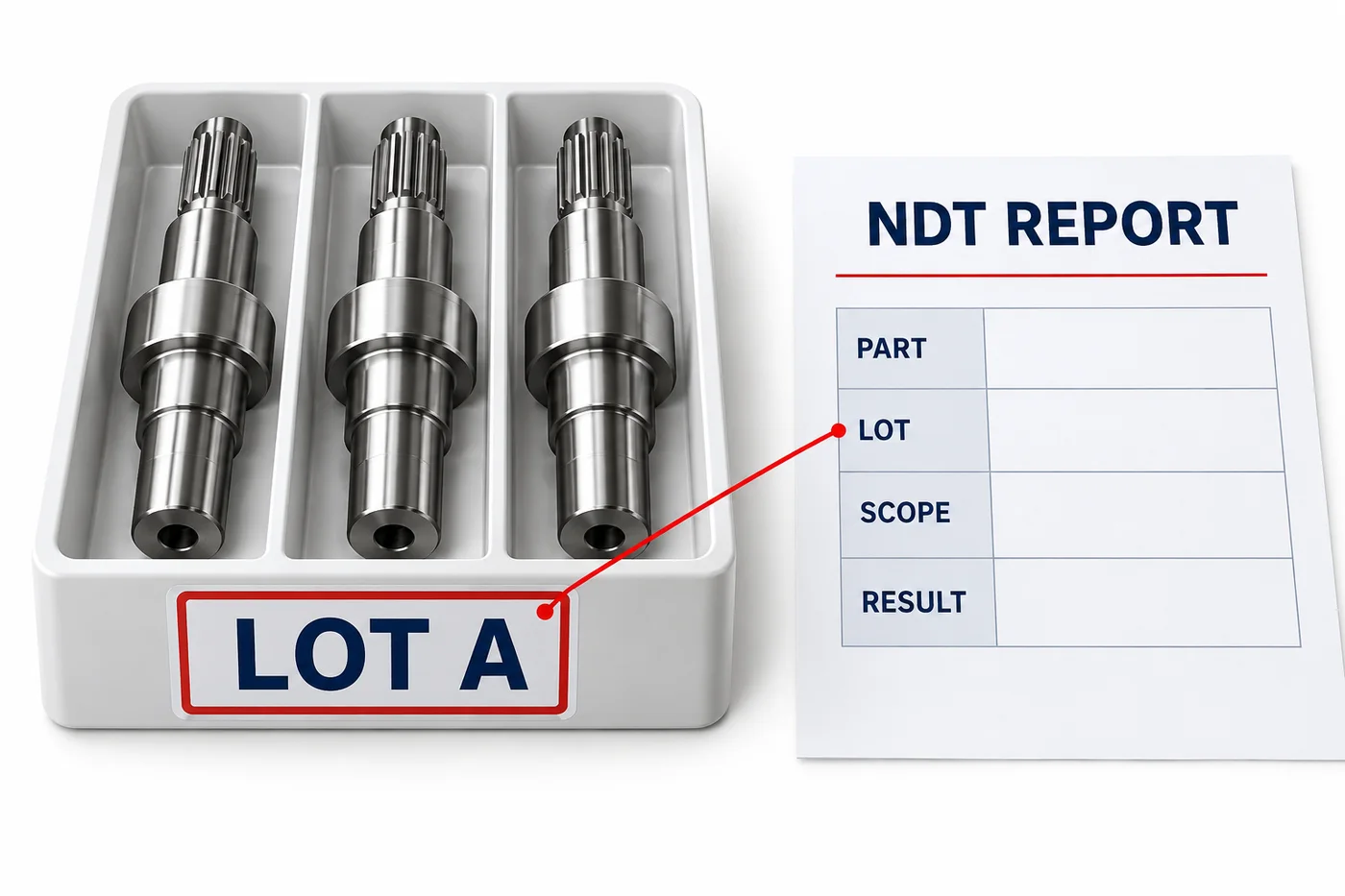

*Relation illustrative entre rapport et lot ; ni certificat authentique ni résultat réel.*
Traiter Indications Et Nouveaux Contrôles Selon Une Procédure Approuvée
Les indications inattendues exigent une évaluation maîtrisée, pas des tentatives non documentées pour obtenir la conformité.
Identifiez et isolez les pièces pendant l’examen du résultat. Conservez rapport initial et repérages associés. Demandez à l’examinateur autorisé de classer et évaluer la réponse selon la procédure.
Toute réponse n’est pas forcément une fissure rédhibitoire. Inversement, ne négligez pas une indication pertinente parce que les dimensions sont bonnes. Appliquez les critères convenus.
Si un examen supplémentaire est proposé, précisez son objectif. Il peut clarifier une réponse incertaine ou soutenir une enquête approuvée. Conservez les liens entre documents initiaux et ultérieurs.
Réparation, adoucissement local ou nouvel usinage nécessitent l’accord technique lorsqu’il est requis. Ces opérations peuvent modifier dimensions, surface et contrôle. Définissez le réexamen avant intervention.
Pour une dérogation, suivez le processus client et qualité autorisé. Le fournisseur ne peut changer silencieusement les critères pour respecter une date.
Comprendre Les Effets Sur Prix Et Délais
Coût et délai dépendent de l’étendue convenue, pas simplement du terme « CND ».
Dimensions, accès, préparation et quantité influencent le travail. Développement de procédure, références spéciales et détail des rapports ajoutent parfois de l’effort. Un examen externe implique transport et manutention.
Présence client et examen documentaire peuvent modifier le calendrier. Incluez-les dans les hypothèses du devis. Ne promettez pas l’expédition avant les approbations requises.
Discutez nettoyage, protection et état final après examen. Résidus et effets de manutention doivent être maîtrisés. Les pièces doivent toujours respecter les exigences des surfaces fonctionnelles.
Pour TOPSHAFT, envoyez ensemble plan et spécification CND. Demandez si gamme et organisation proposées peuvent les satisfaire. Disponibilité, approbation du prestataire et rapports exigent une confirmation par projet.
Ce guide ne prétend pas que toutes les méthodes sont réalisées en interne. Il ne promet aucune capacité de détection pour toutes les géométries.
Constituer Un Dossier De Consultation Cohérent
Votre consultation doit fournir au fabricant et au contrôleur le même ensemble maîtrisé d’exigences.
Commencez par le plan actuel et sa révision. Joignez la spécification plutôt que de citer un document inaccessible. Précisez quantité et éventuelles configurations différentes.
Repérez les zones sur le plan ou un croquis convenu. Identifiez l’étape et l’état final de livraison. Incluez référence d’acceptation et format du rapport.
Demandez les hypothèses du devis : accès, préparation, lieu ou présence client. Résolvez les exclusions avant approbation de la gamme.
Suivez cette séquence courte :
- L’ingénierie définit objectif et base d’acceptation.
- Le contrôleur confirme la technique et ses limites.
- La fabrication confirme accès, préparation et étape.
- La qualité convient de l’identification, échantillonnage, rapports et responsabilités.
- Les achats inscrivent étendue et hypothèses commerciales acceptées dans la commande.
Gardez cet accord cohérent avec le programme premier article. L’approbation du premier article ne supprime pas une exigence CND de production distincte.
En commande répétée, vérifiez les changements de plan, matière ou gamme. Un ancien rapport conforme n’approuve pas automatiquement une nouvelle organisation.
Après modification du besoin, demandez un périmètre et calendrier révisés. Identifiez les pièces concernées. Ne laissez pas anciennes et nouvelles instructions d’acceptation actives simultanément.
Questions Fréquentes
Le programme doit répondre à ces questions avant fabrication.
Le CND Remplace-t-il Le Contrôle Dimensionnel ?
Non. Ils répondent à des exigences différentes. Conservez contrôles sur plan et autres essais imposés.
La Magnétoscopie Convient-elle À Tous Les Arbres Inox ?
Non. Elle nécessite une matière ferromagnétique adaptée. Confirmez nuance réelle et aptitude avant de la choisir.
Le Ressuage Détecte-t-il Les Discontinuités Internes Fermées ?
Non. Il concerne les discontinuités débouchantes sur matières adaptées. Un objectif interne exige une autre approche appropriée.
Contrôler Chaque Pièce Signifie-t-il Une Couverture Complète ?
Non. Quantité et couverture sont distinctes. Précisez les deux et documentez les limites.
Toute Indication Est-elle Un Défaut Rédhibitoire ?
Non. Elle exige interprétation et évaluation selon les critères convenus. Le seul terme ne permet pas de décider.
Peut-on Choisir Les Limites Après Le Contrôle ?
Convenez-en avant. Toute modification ultérieure nécessite une revue autorisée, pas un ajustement informel pour obtenir la conformité.
Faut-il Réexaminer Les Arbres Repris ?
Cela dépend de la reprise, de l’objectif initial et des règles applicables. Obtenez une décision approuvée avant intervention.
Que Transmettre Avec Une Consultation CND ?
Envoyez plan, matière, quantité, zones, étape, spécifications, critères d’acceptation et exigences de rapport.
Définir Le Contrôle Avant Commande
Un CND utile commence par un objectif clair et une acceptation convenue. Définissez couverture, calendrier et documents avant production. Contactez TOPSHAFT avec plan et spécification pour examiner fabrication et contrôle proposés.
