Un assemblage réussi exige plus que des diamètres nominaux correspondants. Définissez ajustement, méthode, chemin des efforts, propreté et contrôles avant production. Ce guide relie le plan d’arbre à un assemblage maîtrisé, sans supposer une température ou une force universelle.

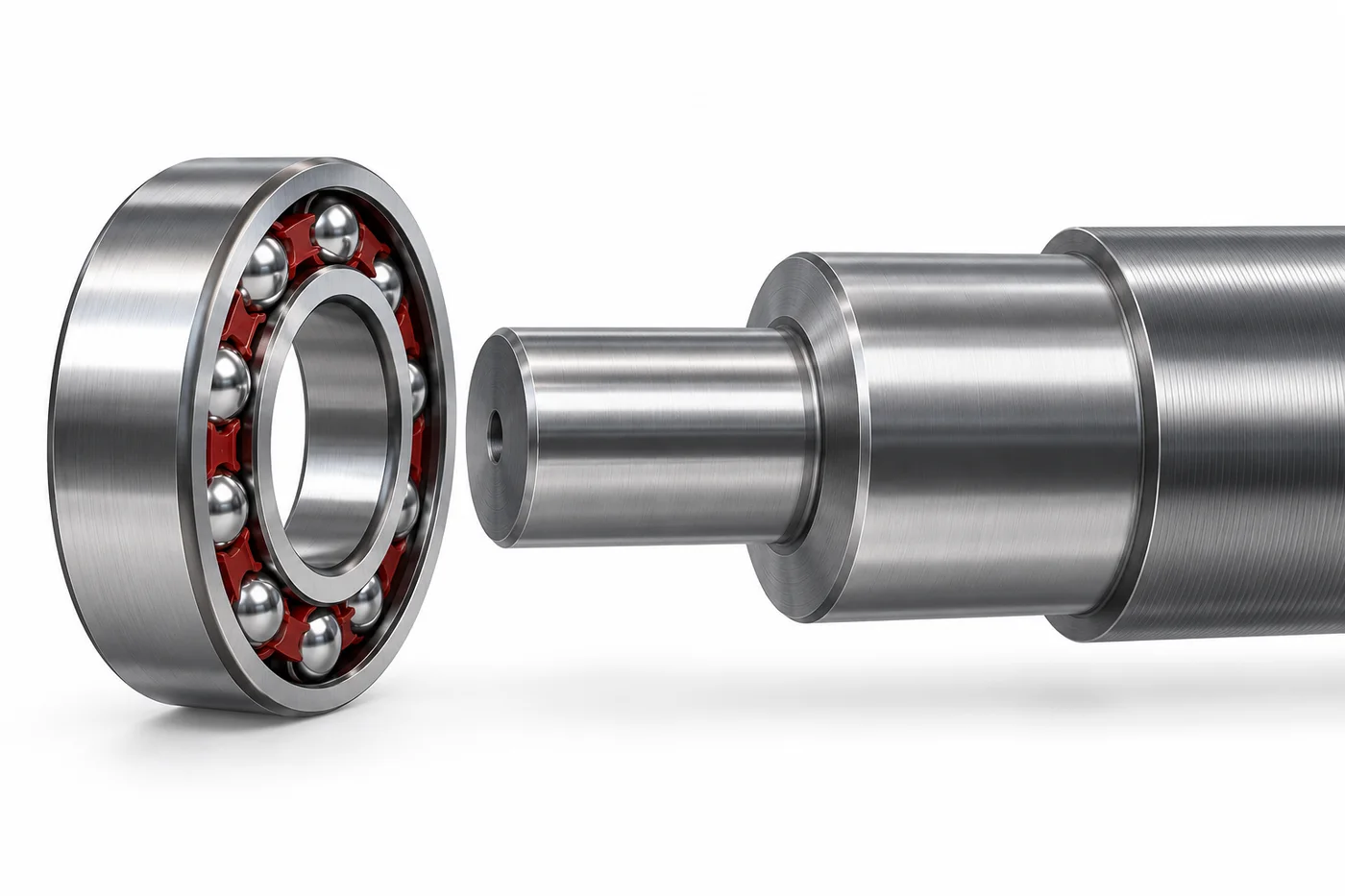

*Illustration technique, pas une photo TOPSHAFT ni une instruction approuvée.*

Distinguer Ajustement Et Instruction De Montage

Le plan définit l’interface ; l’instruction explique comment l’obtenir sans dommage inacceptable.

Une tolérance ne précise ni outil, ni chauffage, ni orientation, ni contrôle final.

Confirmez désignation et documentation du roulement. Construction interne et état fourni peuvent imposer des procédures différentes. Un même alésage nominal ne justifie pas de transférer les instructions.

L’ingénierie doit approuver l’ajustement selon charge, température et disposition. Aucun ajustement universel n’est prescrit ici.

Le guide de montage NSK distingue préparation, montage, inspection et essai en fonctionnement. Utilisez les instructions produit, pas cette checklist comme procédure d’atelier.

Consultez le guide des portées de roulement pour le plan. Cet article concerne l’assemblage des composants approuvés et son contrôle.

Définissez les responsabilités. Fournir un arbre seul ne signifie pas gérer l’achat du roulement ou le montage final. Inscrivez le périmètre dans la commande.

Vérifier Les Composants Avant Le Processus

Vérifiez composants et état avant assemblage.

Comparez identité, révision et roulement à la nomenclature. Vérifiez portée, épaulement et entrée. Recherchez dommages, pollution ou revêtement indésirable sur la portée.

Confirmez méthode et conditions de mesure. Une pièce récemment chauffée peut ne pas représenter la dimension aux conditions spécifiées. Précisez les températures de contrôle requises.

Examinez circularité, surface et géométrie d’épaulement lorsqu’elles sont spécifiées. Un diamètre seul ne démontre pas toute l’interface. Suivez le plan sans inventer de tolérances au poste.

Ne polissez pas informellement la portée pour faire glisser le roulement. Cela modifie l’ajustement et peut cacher le problème.

Gardez les protections jusqu’à la préparation prévue. Respectez la manutention et le nettoyage fabricant, notamment pour produits étanches ou prélubrifiés.

Choisir Pressage Ou Montage Thermique

Choisissez selon les recommandations fabricant et la conception approuvée.

Le montage mécanique applique un effort maîtrisé avec l’outillage adapté. Le montage thermique crée un jeu temporaire par différence de température contrôlée. Le choix dépend des pièces, de l’ajustement et de la disposition.

Ce tableau n’est pas une procédure complète. Certains roulements nécessitent des méthodes particulières. Tous les ensembles ne sont pas de simples emmanchements cylindriques.

Ne choisissez pas uniquement selon l’équipement disponible. Confirmez l’adaptation des outils aux pièces. Prévoyez démontage et accès de maintenance si nécessaires.

Maîtriser Le Chemin Des Efforts

Les efforts doivent suivre la bague ajustée, sans traverser inutilement les contacts roulants.

Pour une bague intérieure serrée sur arbre, examinez l’outil appliqué sur sa face prévue. Alignez appui et pression sur l’axe. Respectez l’instruction du fabricant.

Si les deux bagues sont montées ensemble, réexaminez l’outillage. Un outil pour montage sur arbre seul ne convient pas automatiquement au logement simultané.

Vérifiez dégagements autour des cages, joints, flasques et formes voisines. Un manchon aligné peut toucher une pièce non prévue. Contrôlez sa face d’appui avant le premier montage.

Établissez les limites avec une méthode approuvée. L’effort dépend du serrage, de la géométrie et de la surface. Une force reprise d’une autre pièce n’est pas un critère fiable.

Une hausse inattendue impose arrêt maîtrisé et enquête. Ne compensez ni par davantage de puissance ni par des coups. Conservez pièces et données.

Définir Les Limites Thermiques Sans Deviner

Le montage thermique exige des limites propres aux composants et une séquence préparée.

Consultez le fabricant sur chauffage et manutention. Joints, lubrification et construction peuvent limiter le processus. Ne recopiez pas une température sur plusieurs références.

Le chauffage doit être maîtrisé. N’utilisez pas de flamme comme alternative à un processus adapté. Mesurez la température selon une méthode convenue.

Préparez le transfert avant chauffage : orientation, outils et manutention sûre. La dilatation ne laisse pas un temps illimité.

La discussion SKF sur le montage vertical souligne l’attention nécessaire aux cycles thermiques. Votre plan doit couvrir la disposition réelle.

Confirmez position et maintien pendant refroidissement selon l’instruction. Une position apparemment correcte à chaud nécessite parfois vérification stabilisée.

Le refroidissement volontaire demande aussi une revue : condensation, propreté et compatibilité comptent. Ce guide ne prescrit ni congélation d’arbre ni écart thermique universel.

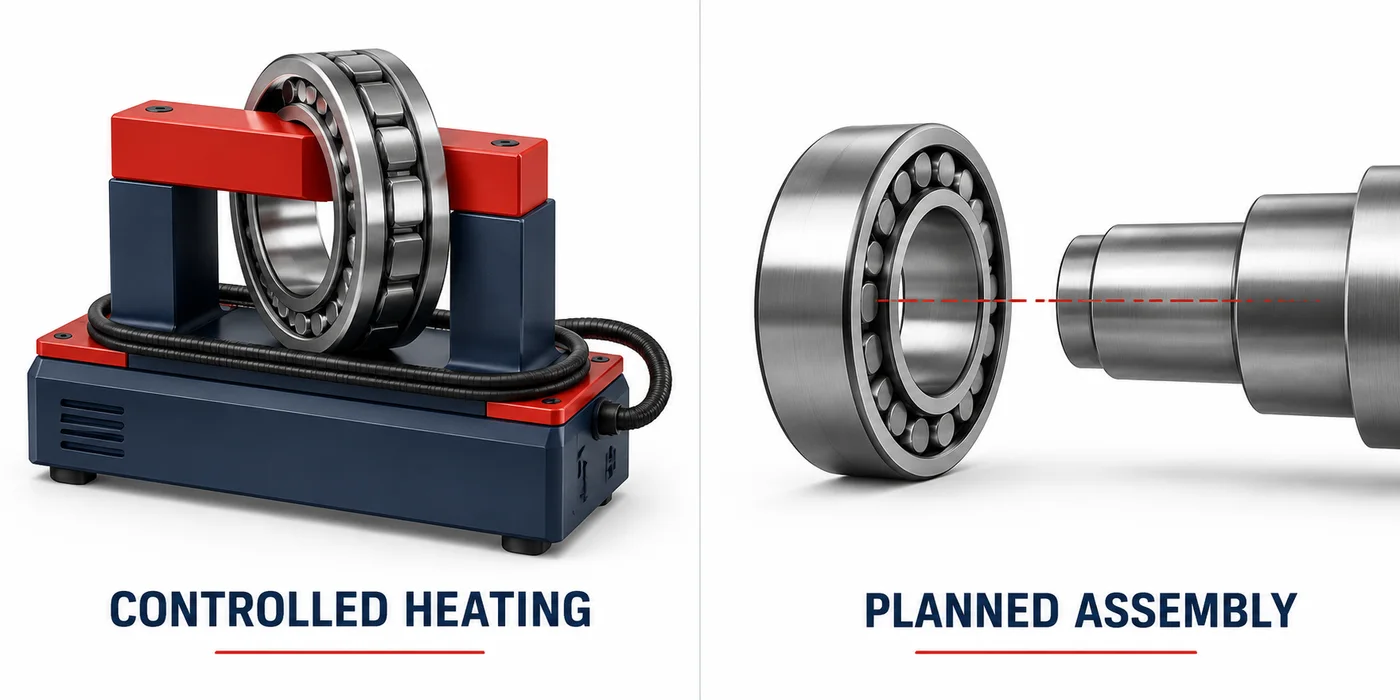

*Concept uniquement, sans température, réglage ni procédé validé.*

Préparer Des Surfaces Propres Et Une Protection Compatible

Retirez la pollution nuisible sans ignorer l’état fourni du roulement.

Recherchez débris, bavures et résidus sur portée et épaulement. Retirez les protections aux interfaces concernées. Évitez le transfert depuis gants ou établis sales.

Suivez la préparation fabricant. Ne lavez pas un roulement étanche graissé parce que l’arbre est nettoyé. Adaptez nettoyage au produit et au lubrifiant.

Convenez du produit de montage ou lubrifiant autorisé. Une huile de stockage ne convient pas automatiquement à l’interface. N’ajoutez pas d’adhésif sans autorisation de conception.

Le guide de propreté aide à définir zones critiques et acceptation. Coordonnez la protection au montage plutôt qu’une note générique « propre ».

Pour tout revêtement ou inhibiteur, confirmez localisation et retrait permis. Le contrôle doit porter sur l’état fonctionnel final exigé.

Confirmer Appui Et Position Axiale

Vérifiez la position finale spécifiée, pas uniquement l’apparence.

Identifiez la référence axiale du plan. Contrôlez orientation et épaulement ou entretoise. Définissez la mesure avant montage si l’accès devient limité.

Un jeu peut venir d’une interférence géométrique et non d’un effort insuffisant. Examinez congés, dégagement du coin de bague et relief. Ne forcez pas une transition incompatible.

Consultez le guide des épaulements et congés. Ne modifiez pas rayon ou dégagement sans approbation technique.

Confirmez retenues et installation. Écrou, entretoise ou circlip ne donnent pas automatiquement la bonne précharge. Suivez réglage et disposition approuvés.

Avec plusieurs roulements, confirmez l’élément de positionnement axial. Ne bloquez pas involontairement un montage destiné à permettre le mouvement.

Fixer L’acceptation Avant Le Premier Montage

Le programme doit définir contrôles, moment et exigences de référence.

La conformité de l’arbre seul ne prouve pas la performance assemblée. Choisissez les contrôles adaptés à la machine.

Position, jeux, rotation et faux-rond assemblé peuvent être concernés. Définissez montage de mesure et références. N’ajoutez pas de limite de faux-rond générique.

La rotation dépend des joints, lubrifiant et état d’assemblage. Tourner librement à la main n’est pas universellement requis. Une restriction inattendue doit cependant être étudiée.

Si la procédure machine impose un essai, définissez conditions et surveillance. Utilisez ses limites de température, bruit ou vibration. Un essai manuel seul ne suffit pas à la mise en service.

Consignez après stabilisation thermique lorsqu’elle est requise. Une mesure pendant refroidissement peut ne pas représenter l’état final.

Conserver Des Documents Utiles Au Diagnostic

Reliez les résultats à l’arbre, au roulement et à la révision de procédure réels.

Convenez des enregistrements nécessaires :

• Référence arbre, révision et lot ou série.
• Désignation roulement et traçabilité contractuelle.
• Révisions d’instruction et d’outillage.
• Mesures dimensionnelles et surfaces avant montage.
• Paramètres exigés par la procédure.
• Position finale et résultats convenus.
• Écarts, reprises et approbations responsables.

Ne relevez pas des mesures sans expliquer leur rôle. Distinguez suivi du processus et critères formels. Les deux sont utiles mais différents.

Reliez les nouveaux programmes au plan premier article. Le premier assemblage doit définir la répétabilité, pas supprimer les contrôles de production.

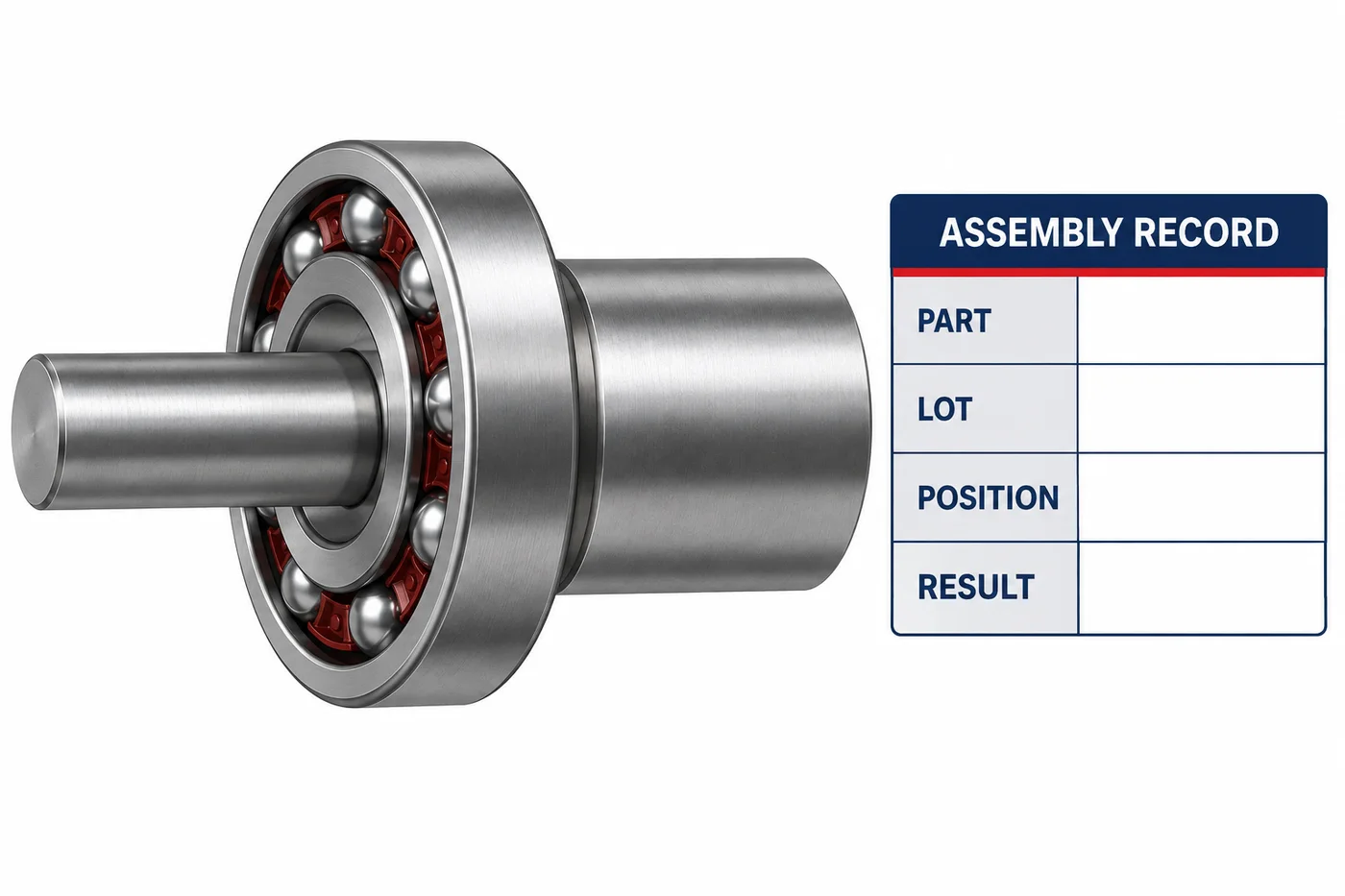

*Relation documentaire illustrative, pas un résultat réel ou assemblage client.*

Étudier Les Difficultés Avant Reprise

Toute difficulté imprévue nécessite isolement et analyse avant changement dimensionnel.

Vérifiez identité, dimension, surface et alignement. Examinez contact de l’outil et chemin d’effort. Pour le thermique, vérifiez paramètres réels et temps de placement.

Isolez les pièces suspectes avec leur identité. Un roulement forcé peut nécessiter expertise même en butée. Atteindre la position n’annule pas l’événement anormal.

Ne démontez-remontez pas répétitivement sans procédure de diagnostic. Le démontage peut endommager. Suivez un plan approuvé d’enquête et remplacement.

Si une reprise est autorisée, définissez contrôles et montage révisés. Consignez changements et pièces concernées. Gardez le lien avec la non-conformité initiale.

Inclure Le Montage Dans La Consultation

Le devis doit expliquer interfaces et responsabilité réelle du fournisseur.

Envoyez plan actuel, matière, quantité et données du roulement. Précisez arbre seul ou examen d’une exigence supplémentaire. Confirmez disponibilité et engagements pour le projet.

Identifiez portées, épaulements, surfaces et rapports critiques. Ajoutez restrictions de revêtement, marquage et emballage. Indiquez la révision de spécification de montage client.

Demandez les hypothèses influençant la gamme. Contrôle serré, documentation et protection affectent prix et délai. Résolvez avant production, pas après une installation difficile.

Ce guide ne promet ni sélection de roulements, ni montage interne, ni performance pour chaque commande. Confirmez explicitement ces services.

Préparer Un Premier Assemblage Maîtrisé

Utilisez le premier montage pour vérifier l’instruction et les points pratiques ouverts.

Confirmez plan et instruction actuels, outils et moyens de mesure. Convenez qui peut arrêter et autoriser une modification.

Parcourez la séquence avant effort ou chauffage. Vérifiez accès à la position finale et retenue. Protégez personnel et surfaces.

Comparez ensuite déroulement réel et prévu. Consignez résistances, délais et accès difficiles. N’intégrez pas une improvisation au standard sans revue.

Autorisez répétition après résolution des écarts importants. Conservez la révision avec le premier rapport. Évaluez une nouvelle vérification après changement d’outil ou configuration.

Questions Fréquentes

Résolvez ces questions dans le plan approuvé.

Un Serrage Exige-t-il Toujours Le Chauffage ?

Non. Cela dépend du roulement, de l’ajustement et du procédé. Suivez les conseils produit.

Une Température Convient-elle À Tous ?

Non. Construction, graisse et joints modifient les conditions admissibles. Confirmez les limites du produit.

Atteindre L’épaulement Suffit-il ?

Non. Vérifiez position et autres critères. Analysez séparément tout événement anormal.

Peut-on Polir Jusqu’à Faire Glisser Le Roulement ?

Pas sans approbation. Cela change l’ajustement et peut masquer le problème.

Le Bon Diamètre Garantit-il Le Montage ?

Non. Géométrie, surface, outils, référence roulement et processus doivent être maîtrisés.

Faut-il Toujours Laver Le Roulement ?

Non. Cela dépend de l’état fourni et des instructions, notamment joints et lubrifiant.

Tourner À La Main Remplace-t-il Un Essai ?

Non. Suivez l’acceptation et la mise en service approuvées. Les objectifs diffèrent.

Que Transmettre Pour Examiner L’interface ?

Plan, référence roulement, quantité, exigences d’interface et de contrôle, et spécification de montage.

Relier Le Plan Au Montage

Approuvez interface, méthode et acceptation avant montage. Reliez les enregistrements aux pièces. Contactez TOPSHAFT avec le plan et les exigences du composant associé pour examiner le périmètre proposé.
