Control de revisiones de planos de ejes: checklist de cambios OEM
Un eje a medida puede cumplir su plano y aun así no servir para su conjunto. Esto ocurre cuando el proveedor fabrica la geometría correcta utilizando una revisión obsoleta.
La diferencia puede pasar desapercibida. Un hombro de rodamiento cambia ligeramente de posición. Se modifica un requisito de rosca. Una ranura de alivio recibe una nueva restricción. El número de pieza sigue igual, pero los requisitos ya no.
Para compras e ingeniería OEM, el control de revisiones conecta el diseño aprobado con la oferta, el pedido, las instrucciones de fabricación y las evidencias de inspección. También determina qué hacer con el material y las piezas ya en producción cuando se emite un cambio.
No necesita un sistema innecesariamente complejo. Necesita una base de requisitos identificable, una autoridad de aprobación clara y una transición documentada entre revisiones.
Esta guía explica cómo gestionar esa transición en pedidos de ejes a medida.

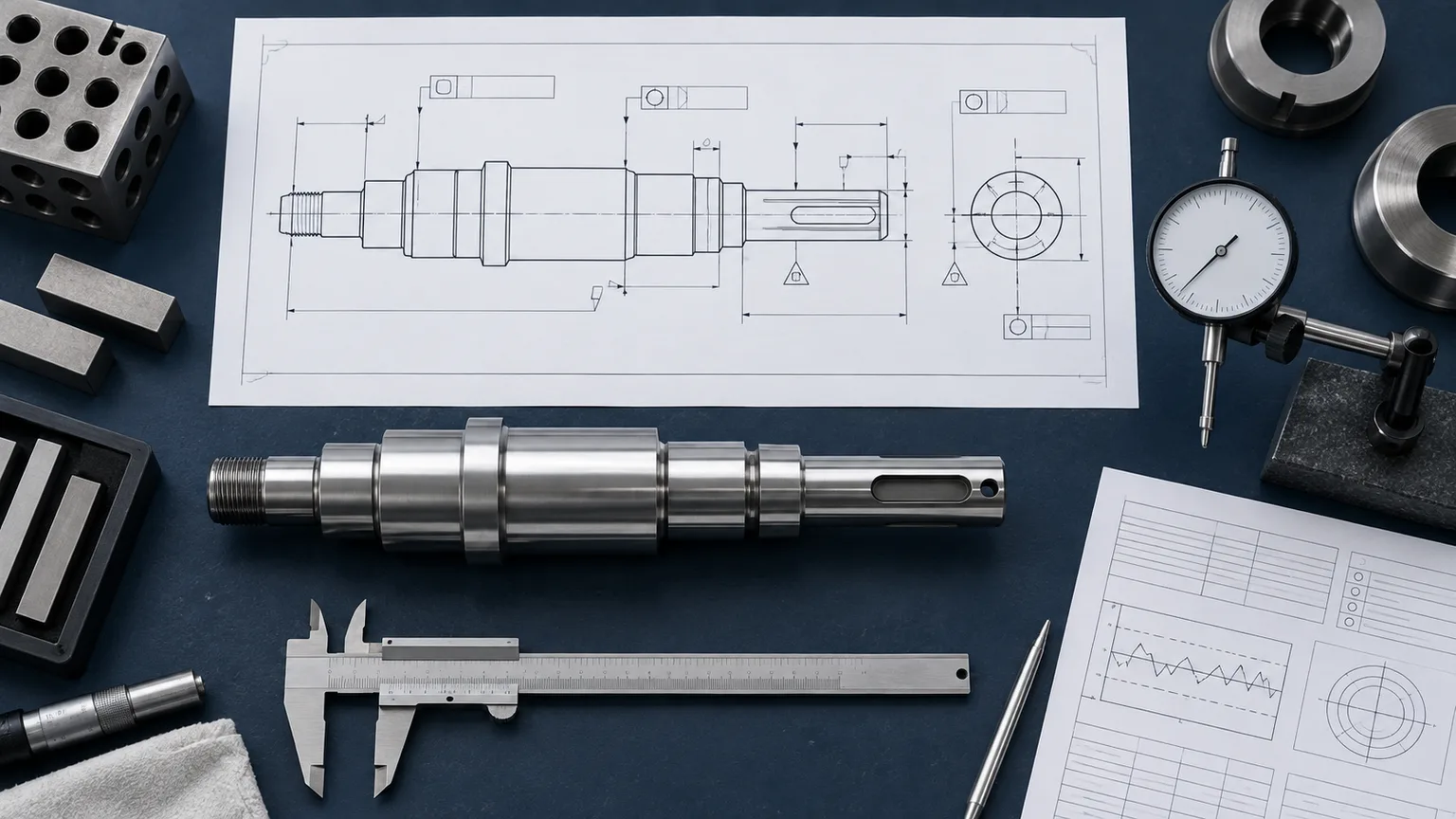

Ilustración: mantenga conectados el eje, el plano y los registros asociados. El plano mostrado no es una especificación de fabricación.
1. Establezca la base de requisitos antes del pedido
Empiece por identificar todos los documentos que definen el eje.
El número de plano y su revisión son importantes, pero pueden no abarcarlo todo. El pedido puede depender también de un modelo CAD, una especificación de material, instrucciones de tratamiento térmico, requisitos superficiales, un plan de inspección o una aclaración técnica aprobada.
Agrupe estos documentos. Incluya sus identificadores, revisiones y estado de aprobación cuando corresponda.
Evite instrucciones como «utilizar el último plano». Distintas personas pueden tener archivos diferentes y un documento recién editado puede no estar autorizado para fabricación.
Identifique la revisión liberada concreta aplicable al pedido.
Por ejemplo, el registro de compras podría identificar un plano en revisión C, el modelo asociado en su versión correspondiente y una especificación de inspección en revisión 2. Son identificadores ilustrativos, no reglas de numeración recomendadas.
Si una especificación cambia de forma independiente, registre ese cambio aunque el número de plano permanezca igual.
Antes de solicitar una oferta, utilice la checklist de solicitud de oferta para ejes de precisión para reunir los datos técnicos y comerciales.
2. Defina cómo se relacionan el plano y el modelo CAD
Un plano y un modelo pueden discrepar.
El modelo puede conservar una posición anterior del hombro. El PDF puede mostrar una rosca revisada. El proveedor puede recibir un STEP sin saber si corresponde al plano liberado.
Defina qué información prevalece para cada requisito y cómo resolver discrepancias. No suponga que todos los proveedores siguen la misma jerarquía documental.
Si el plano controla dimensiones y criterios de aceptación, indíquelo. Si existen requisitos basados en el modelo, identifique expresamente el modelo y sus instrucciones asociadas.
Una discrepancia debe aclararse antes de continuar el trabajo afectado. El proveedor no debe escoger el archivo más fácil de fabricar.
Distinga también la geometría de diseño de las decisiones de fabricación. Un modelo puede describir la pieza terminada sin especificar sobrematerial, utillajes u operaciones intermedias.
Estos detalles deben permitir cumplir los requisitos aprobados, no sustituirlos sin aviso.
3. Vincule la oferta con su revisión
Una oferta se basa en un conjunto determinado de requisitos.
Si ese conjunto cambia después de recibir el precio, pida al proveedor que revise el impacto antes de emitir o modificar el pedido.
Algunos cambios afectan a más que la característica editada. Un ajuste de rodamiento más exigente puede cambiar el acabado. Otro tratamiento térmico puede afectar a la secuencia, inspección y control de deformaciones. Un material revisado puede modificar la disponibilidad.
Pregunte si el cambio afecta a:
- Precio unitario o costes no recurrentes.
- Material ya adquirido.
- Herramientas, utillajes o calibres.
- Secuencia de fabricación.
- Alcance de la inspección.
- Aprobación de muestras.
- Plazo de entrega.
Un número de pieza sin cambios no demuestra que la oferta inicial siga siendo válida.
Tampoco suponga que toda revisión requiere un incremento de precio. Solicite una evaluación documentada del cambio real.
El registro de compras debe indicar claramente la revisión cubierta por la oferta aceptada.
4. Describa el cambio, no envíe solo otro archivo
Enviar un PDF de sustitución sin explicación dificulta la revisión.
Entregue el nuevo documento liberado con una descripción breve de los cambios. Identifique las características afectadas y explique el resultado buscado cuando sea relevante.
Por ejemplo, «hombro del rodamiento desplazado para proporcionar holgura de montaje» es más útil que «plano actualizado».
El resumen no debe convertirse en la única instrucción de fabricación. El plano liberado y los requisitos asociados deben seguir siendo completos y coherentes.
Compruebe los efectos sobre características relacionadas:
- Un cambio de hombro puede alterar la posición axial.
- Un cambio de ranura puede afectar al acceso de herramienta o a la geometría local.
- Un cambio de rosca puede afectar a elementos de unión y calibración.
- Un requisito superficial puede afectar al acabado y al sobrematerial.
- Un cambio de referencia geométrica puede modificar la inspección.
Para cambios de hombros, consulte la guía sobre hombros, radios y ranuras de alivio.
El objetivo es detectar dependencias antes de producir, no después de que aparezcan durante el montaje.
5. Separe las propuestas de los cambios aprobados
Las conversaciones técnicas suelen incluir alternativas.
Un proveedor puede proponer otro radio, material, método de mecanizado o sistema de inspección. Un ingeniero puede preguntar si otra dimensión es posible. Ninguna conversación autoriza necesariamente la fabricación.
Identifique claramente las propuestas. Establezca quién puede aprobar el requisito final y cómo se registrará la aprobación.
No deje una decisión de producción en un intercambio ambiguo. «Parece razonable» o «debería funcionar» puede no definir el requisito exacto, la cantidad afectada o el alcance de la autorización.
Cuando se acepte una propuesta, incorpórela al conjunto de requisitos controlado o a una instrucción expresamente aprobada.
Si el proveedor no puede cumplir un requisito, solicite una propuesta de desviación concreta. Debe identificar la diferencia, las piezas afectadas y la aprobación solicitada.
No presente una desviación no aprobada como una solución equivalente.
6. Determine cuándo entra en vigor la nueva revisión
«Efectivo inmediatamente» puede ser ambiguo si el pedido ya está en marcha.
¿Afecta al material sin comprar, a las preformas sin mecanizar, al trabajo en curso, al stock terminado o al próximo pedido?
Defina un límite identificable: línea de pedido, lote de fabricación, rango de números de serie u otro identificador controlado según su sistema.
Pida al proveedor el estado de las cantidades afectadas antes de acordar la transición.
Sepárelas en grupos prácticos: sin iniciar, material comprometido, mecanizado en curso, procesos secundarios en curso y piezas terminadas.
Decida después la disposición de cada grupo.
Algunas piezas pueden seguir siendo aceptables bajo la revisión anterior. Otras pueden requerir retrabajo, inspección adicional o segregación. Algunas no serán recuperables técnica o económicamente.
Estas decisiones requieren acuerdo técnico y comercial. No deben delegarse al equipo de expedición.
7. Evalúe el trabajo en curso antes de autorizar retrabajos
El plano de una pieza terminada no indica si una pieza intermedia puede alcanzar con seguridad el nuevo requisito.
El material eliminado no se recupera cambiando el programa. Un tratamiento térmico revisado puede no conseguirse repitiendo la operación. Un tratamiento superficial puede afectar a dimensiones o complicar el retrabajo.
Solicite una evaluación basada en la fase real de fabricación.
Identifique la ruta propuesta de retrabajo, el sobrematerial disponible, las características afectadas y las verificaciones posteriores. Si el rendimiento puede verse afectado, implique a la autoridad de diseño responsable.
No apruebe el retrabajo solo porque parezca posible alcanzar la dimensión final.
Acuerde también la identificación. Las piezas retrabajadas deben conservar la trazabilidad al lote original y a la autorización correspondiente.
Si se aceptan piezas de una revisión anterior para una cantidad o aplicación limitada, documente el límite. Una aceptación puntual no debe convertirse tácitamente en permiso para futuras producciones.

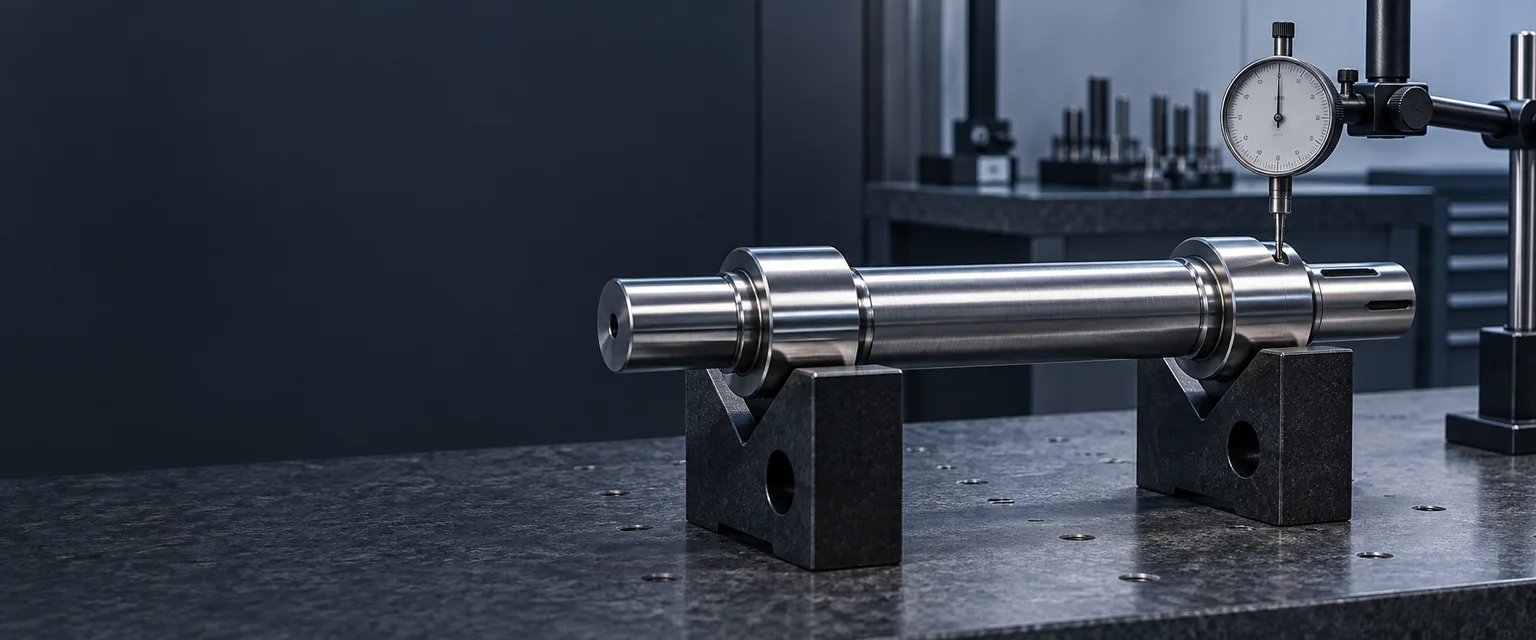

Ilustración: un cambio geométrico puede exigir revisar el montaje de inspección además de las instrucciones de mecanizado.
8. Actualice la inspección junto con las instrucciones de fabricación
Un plano revisado requiere revisar también los documentos de inspección.
De lo contrario, el proveedor podría fabricar la nueva geometría y comprobarla con una plantilla de informe antigua.
Revise características, valores nominales, límites, referencias y métodos de medición. Compruebe si los cambios requieren otros equipos, acceso o preparación de la pieza.
Un sistema de referencias modificado merece especial atención. Un montaje habitual puede dejar de evaluar el requisito correctamente.
Del mismo modo, un cambio de textura superficial no se resuelve únicamente editando un informe dimensional.
Vincule las evidencias con la revisión aplicable. Los informes deben identificar pieza, revisión y lotes o muestras pertinentes.
Para interfaces de rodamiento, consulte las especificaciones de asientos de rodamiento. Para geometría, consulte la guía de tolerancia de oscilación de ejes.
Ningún artículo sustituye los requisitos del plano liberado.
9. Elija un alcance proporcionado de nueva aprobación
No todas las revisiones necesitan la misma actividad de aprobación.
Una corrección administrativa puede requerir verificación documental. Un cambio funcional puede necesitar inspección dimensional y prueba de montaje. Un cambio de material o proceso puede requerir otras evidencias.
Evalúe el riesgo en lugar de aplicar automáticamente «aprobación completa» o «sin aprobación».
Identifique qué cambió, qué puede afectar y qué evidencias necesita para liberar las piezas.
Una inspección enfocada puede ser adecuada si está justificada. Sin embargo, revisar solo la dimensión editada puede omitir características relacionadas.
Por ejemplo, un cambio en el extremo del eje puede afectar a posición axial, acceso de mecanizado o superficies adyacentes.
Documente el alcance y las exclusiones. Distinga la aprobación de una muestra de la autorización para reanudar producción repetitiva.
La checklist de inspección de primera pieza para ejes a medida ayuda a conectar muestras, requisitos y resultados registrados.
10. Controle los procesos externos y los documentos asociados
Un eje puede pasar por varias operaciones u organizaciones.
Si se utilizan procesos externos, confirme que los cambios llegan a las instrucciones y documentos de compra afectados. Un requisito revisado de material o acabado no debe quedar solo en el plano principal de mecanizado.
El mismo principio se aplica a embalaje, marcado y servicios de inspección.
Pida al proveedor responsable que confirme cómo actualizará las instrucciones y evitará el uso accidental de versiones obsoletas.
No todos necesitan todos los documentos. Necesitan la información correcta para su trabajo, claramente conectada con la base controlada de requisitos.
Si el proveedor propone cambiar el proceso sin modificar el plano del producto, evalúe si el acuerdo de compras o calidad exige notificación o aprobación.
El control de revisiones del producto y el control de cambios del proceso están relacionados, pero no son intercambiables.

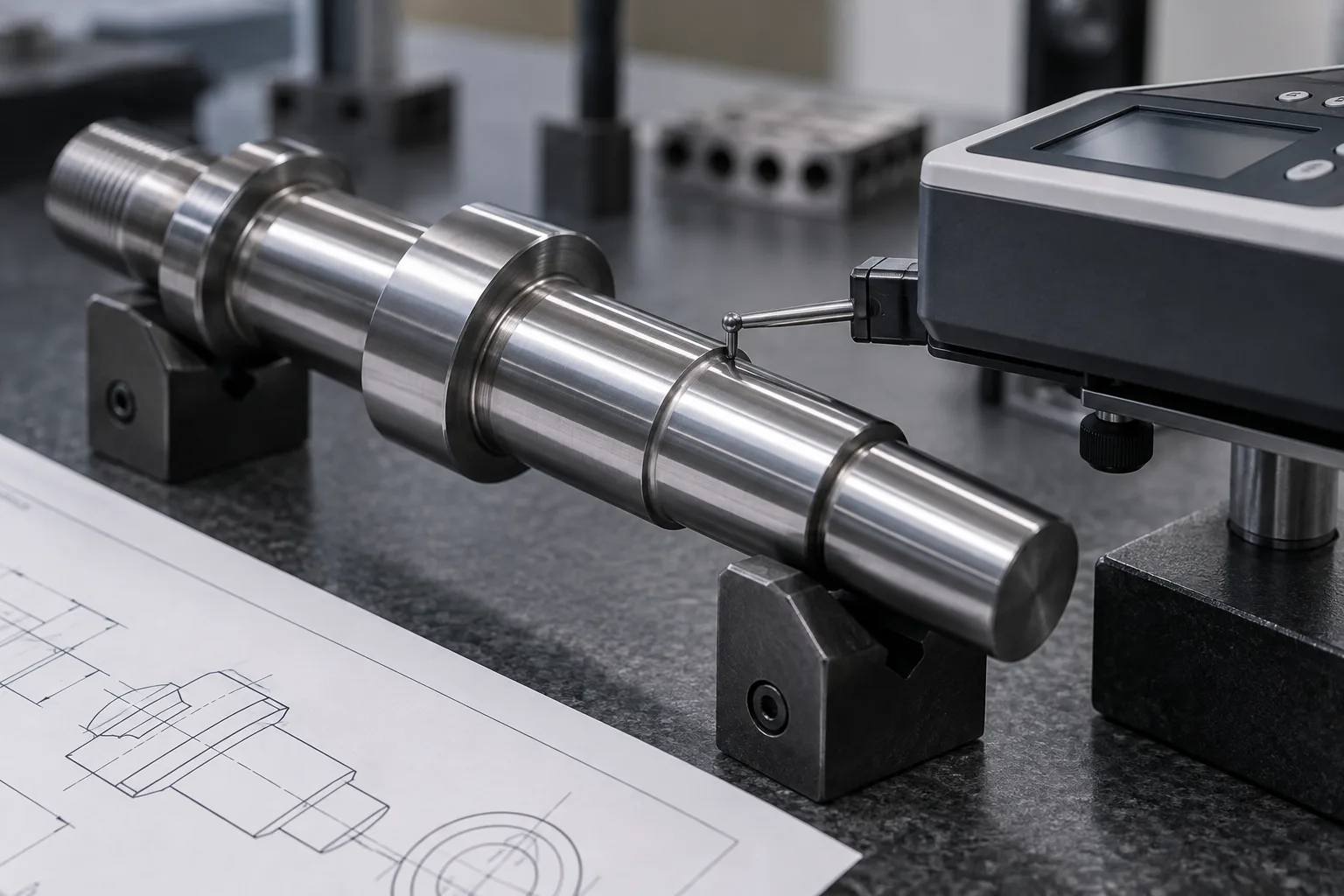

Ilustración: los requisitos superficiales revisados deben reflejarse en las instrucciones de acabado y en los registros de inspección pertinentes.
11. Evite mezclar revisiones en embalaje y recepción
El control de revisiones continúa después de inspeccionar.
Piezas de revisiones diferentes pueden parecer idénticas. Si se mezclan sin identificación fiable, recepción puede no ser capaz de separarlas.
Acuerde un método adecuado para la pieza y el pedido: etiquetas de embalaje, registros de lote o marcado aprobado.
No añada marcado permanente en una superficie funcional sin autorización. La posición y el método pueden importar.
Los documentos de expedición deben conectar la cantidad entregada con su revisión y lote. Si se autoriza mezclar revisiones en un pedido, identifique las cantidades por separado.
En recepción, compruebe esos identificadores antes de liberar las piezas a montaje o almacén.
Una comprobación dimensional puntual no sustituye la trazabilidad de revisiones. Dos revisiones pueden compartir la dimensión medida y diferir en otras características.
Para protección durante el transporte, consulte la guía de embalaje de ejes de precisión.
12. Utilice una checklist breve para liberar cambios
Antes de liberar una revisión, confirme:
- El nuevo plano y sus documentos están aprobados e identificados.
- Se han resuelto discrepancias entre plano y modelo.
- El proveedor ha reconocido los requisitos aplicables.
- Se han acordado impactos en precio y plazo cuando corresponda.
- Se ha definido el pedido, lote o cantidad de entrada en vigor.
- Existe una disposición acordada para materiales y trabajo en curso.
- Las instrucciones de fabricación e inspección están actualizadas.
- Están claras la nueva aprobación y su autoridad.
- La identificación de embalaje y expedición impide mezclas.
- Se ha registrado la decisión final de liberación.
Adapte la checklist al proyecto. Su propósito es cerrar vacíos, no crear documentos sin una decisión.
La gestión de configuración aporta un marco más amplio. ISO describe ISO 10007 como orientación que incluye identificación, control de cambios, registro del estado de configuración y auditoría. Esta checklist es orientación editorial práctica, no una reproducción de la norma ni una declaración de certificación. Fuente: ISO/TC 176
Preguntas frecuentes
¿Puedo mantener el número de pieza después de cambiar el eje?
Depende de sus reglas de identificación e intercambiabilidad. Puede bastar una nueva revisión o requerirse otro número de pieza. Debe decidirlo la autoridad de ingeniería, especialmente si las piezas antiguas y nuevas no son intercambiables.
¿Basta un correo para aprobar un cambio?
Puede formar parte del registro controlado si el sistema acordado lo permite. Debe identificar requisito, autoridad, cantidad afectada y entrada en vigor. Una conversación informal no debe dejar estos puntos inciertos.
¿Cada revisión debe activar una inspección de primera pieza?
No automáticamente. Determine la verificación según el cambio y sus consecuencias. No trate igual los cambios administrativos y funcionales.
¿Puede enviarse stock de una revisión anterior?
Solo si sigue autorizado para el pedido o tiene aceptación documentada. Fabricarlo antes del cambio no demuestra que siga siendo aceptable.
¿Qué debo enviar con una solicitud de oferta revisada?
Envíe plano liberado, modelo correspondiente cuando sea necesario, especificaciones, resumen del cambio, cantidad y entrada en vigor prevista. Identifique pedidos o existencias potencialmente afectados.
