أكتاف الأعمدة والتقويسات وأخاديد خروج الأداة: دليل مراجعة الرسومات
يمكن للعمود اجتياز فحص القطر الخاص به ولا يزال يخلق مشكلة في التجميع. قد يتوقف المحمل عند الزاوية بدلاً من الجلوس على الكتف المقصود. قد تستند حلقة المباعدة على منطقة التقويس بدلاً من سطح الارتكاز. قد تؤدي عملية التشطيب إلى جعل الانتقال مختلفًا عن متطلبات الرسم.
لا يتم حل هذه المشاكل عن طريق تضييق جميع التفاوتات. تحتاج إلى تحديد العلاقة بين العمود ومكونات التزاوج وطريق التصنيع.
تساعد قائمة المراجعة هذه فرق الشراء والهندسة والجودة على مراجعة تلك العلاقات قبل الطلب. ولا توفر أبعادًا عالمية للكتف أو تحل محل إرشادات الشركة المصنعة للمحامل والحسابات الهندسية الخاصة بالتطبيقات.
1. تحديد ما يجب أن يفعله الكتف
الكتف هو تغيير في قطر العمود، لكن وظيفته تعتمد على التجميع. قد تحدد موقع حلقة تحمل أو تدعم فاصلًا أو تحدد الموضع المحوري لمكون دوار.
ابدأ بتحديد سطح التلامس الفعلي. أي مكون يلامس الكتف؟ في أي اتجاه يمكن تحميل هذا السطح؟ هل جزء الكتف من المكدس المحوري هو الذي يحدد الخلوص أو التحميل المسبق؟
ميّز بين التموضع المحوري والملاءمة الشعاعية. يحدد قطر مقعد المحمل علاقة واحدة، بينما يحدد موضع الكتف ووجه الارتكاز علاقات أخرى. لا يُظهر القطر المقبول الوضع المحوري الصحيح.
قم أيضًا بالتمييز بين كتف تحديد الموقع المتعمد وبين انتقال القطر الذي لا يحتوي على وظيفة تحديد موقع. يمكن أن يؤدي توفير نفس متطلبات الفحص إلى زيادة التكلفة دون تحسين أداء التجميع.
استخدم طريقة عرض التجميع المميزة لتحديد الأسطح الوظيفية. لا ينبغي للمورد أن يستنتجها من مظهر العمود المتدرج.

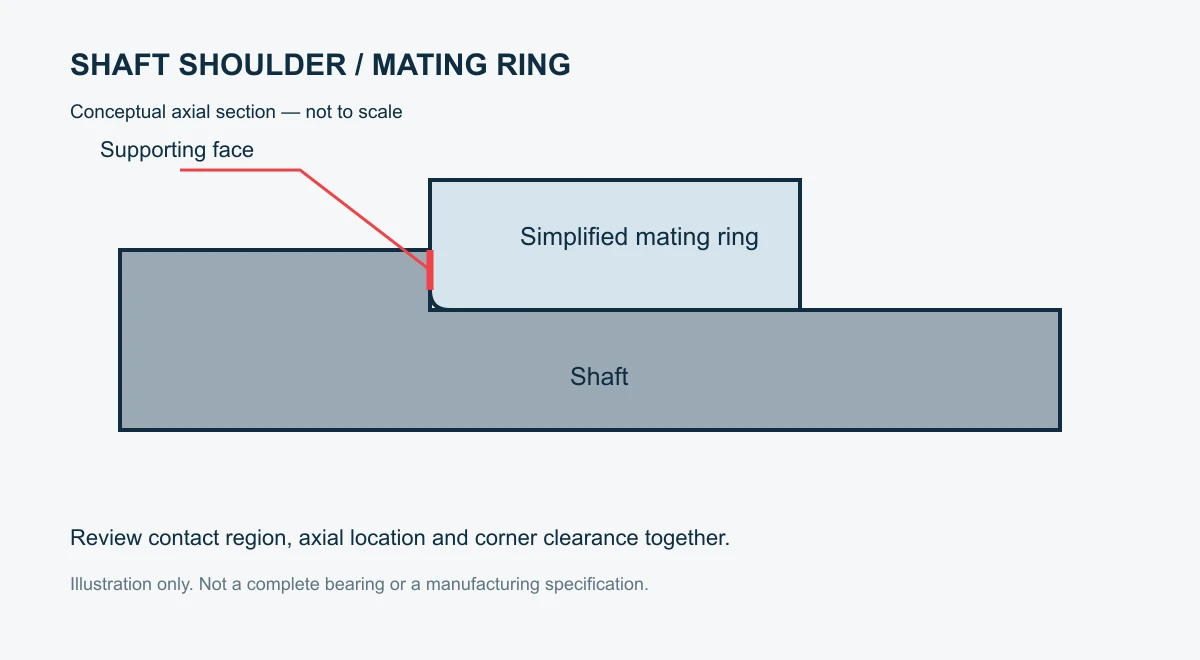

رسم توضيحي تخطيطي فقط. الحلقة المبسطة ليست محملًا كاملاً، ولم يتم تحديد أبعاد هندسية للتصنيع.
2. مراجعة عنصر التزاوج الفعلي
رسم العمود ليس سوى جزء من الواجهة. احصل على رسم المحمل أو الفاصل المحدد وتأكد من مراجعته أو تعيين المنتج.
بالنسبة للمحمل، قم بمراجعة أبعاد الدعامة الموصى بها من قبل الشركة المصنعة وهندسة الزوايا المسموح بها لهذا المنتج المحدد. لا تقم بنقل قيمة نصف القطر من اتجاه مشابه بصريًا.
تميز بيانات منتج SKF بين أبعاد شطب المحمل وأبعاد دعامة العمود ونصف قطر شريحة العمود المسموح بها. هذه متطلبات ذات صلة، وليست تسميات قابلة للتبديل. على سبيل المثال، لها51216 صفحة المنتجيسردها بشكل منفصل. قيم هذا المنتج ليست توصيات عامة لتصميم العمود.
تأكد مما إذا كان التجميع يستخدم فاصلًا أو حامل مانع للتسرب أو مكونًا وسيطًا آخر. قد يحدد تخفيف الحافة الخلوص حتى عندما يكون المحمل نفسه مناسبًا.
سجل البدائل بشكل صريح. يمكن للمكون البديل تغيير الزاوية المسموح بها أو الهندسة الداعمة مع الاحتفاظ بنفس قطر التجويف الاسمي.
3. الموازنة بين خلوص التقويس والمتطلبات الإنشائية
تعمل التقويسات على تسهيل الانتقال بين الأقطار. يجب تقييم مدى ملاءمتها من خلال المكونات الهندسية والمواد والتحميل والتزاوج المحيطة.
قد يؤدي تصغير حجم التقويسات إلى تحسين الخلوص الموضعي، لكن هذا لا يجعلها الخيار الهيكلي الأفضل. إن جعله أكبر قد يؤدي إلى تحسين الانتقال مع عرقلة المكون الذي يجب أن يجلس بجانبه.
يجب على المهندس الخاص بك حل هذه المقايضة قبل إصدار الرسم. لا ينبغي للمورد أن يختار بشكل مستقل بين خلوص التجميع ومتطلبات التصميم المتعلقة بالحمل.
حدد نصف القطر أو الملف الشخصي المسموح به بوضوح. إذا كان الحد الأقصى لنصف القطر مهمًا للتخليص، فاجعل هذا المطلب مرئيًا. إذا كان الحد الأدنى من نصف القطر أو المزيج المتحكم فيه مهمًا من الناحية الهيكلية، فاذكر ذلك أيضًا.
لا تفترض أن ملاحظة عامة لكسر الحافة تحدد شريحة وظيفية. مراجعة الملاحظات المتضاربة قبل الاقتباس. عندما يكون أداء القوة أو التعب مهمًا، يتطلب الانتقال تقييمًا خاصًا بالتطبيق بدلاً من قاعدة تصنيع عامة.
4. تحديد الوجه الداعم الفعال
لا يصف القطر الخارجي للكتف بشكل كامل السطح المتاح للدعم. يمكن أن تؤدي التقويسات أو الأخدود أو الشطب إلى تقليل منطقة الاتصال القابلة للاستخدام.
تحديد منطقة الدعم الحلقي المقصود. تأكد من أنه يدعم الحلقة أو الفاصل ذي الصلة دون الاتصال غير المرغوب فيه بالأجزاء المتحركة أو الثابتة المجاورة.
قم بمراجعة التجميع الكامل، بما في ذلك الأختام والأقفاص حيثما كان ذلك مناسبًا. قد يتعارض الكتف الذي يبدو مناسبًا في عرض العمود المعزول مع مكون آخر.
فكر فيما إذا كان الكتف مستمرًا أم متقطعًا بميزة أخرى. يستحق مجرى المفتاح أو الثقب العرضي أو الإغاثة المحلية بالقرب من المنطقة الداعمة مراجعة محددة.
إذا كان عرض الاتصال مهمًا، قم بتوصيل المتطلبات الوظيفية بدلاً من الاعتماد على الأقطار الاسمية وحدها. لكمواصفات مجلة تحملويجب مراجعة متطلبات الكتف كواجهة واحدة.
5. إنشاء المرجع المحوري والهندسة
حدد مكان الكتف بالنسبة لمرجع التجميع ذي الصلة. لا يتحكم الطول الإجمالي للعمود بالضرورة في موقع كتف المحمل المتوسط.
دراسة سلسلة البعد المحوري. اسأل عن الأبعاد التي تحدد موضع المكون المثبت والتي تصف فقط طول المخزون غير الحرج.
بالنسبة لوجه الكتف، اختر المتطلبات الهندسية التي تمثل وظيفته. العمودية، والنفاذ المحوري، وعناصر التحكم الأخرى لها معاني مختلفة. ولا ينبغي إضافتها أو استبدالها لمجرد سهولة فحصها.
تحديد ترتيب المسند بشكل متسق مع نظام الرسم. لا يعد دعم الفحص المناسب هو المسند المحدد تلقائيًا.
توضح دليل نفاذ رمحيشرح لماذا لا يمكن أن تحل نتيجة القطر محل تقييم الجريان. قم بتطبيق نفس التمييز عند مراجعة تحديد موقع الوجه.
6. تحديد أخاديد خروج الأداة بصورة مقصودة
يمكن أن يوفر أخدود خروج الأداة مساحة لأداة أو عملية تشطيب بالقرب من الكتف. ويمكنه أيضًا تغيير المقطع العرضي المحلي وهندسة الانتقال.
لا تترك أخدودًا وظيفيًا كرسم تقريبي. حدد موضعها المحوري وعرضها وعمقها وشكل الزاوية أو الجذر المطلوب. عندما يكون المقصود هو النموذج القياسي، حدد المعيار والتسمية المعمول بها دون افتراض أن المورد يستخدم نفس الاتفاقية.
توضيح ما إذا كان الأخدود مطلوبًا أم اختياريًا ضمن الحدود أم محظورًا. إن القطع غير المعتمد غير مقبول تلقائيًا لأنه يجعل الطحن أسهل.
قم بمراجعة الأخدود بمسار التحميل والميزات المجاورة. تجنب التعامل مع كل حلول التصفية على أنها مكافئة من الناحية الهيكلية.
إذا لم يتمكن الرسم من استيعاب مسار التصنيع المقترح، فاطلب مراجعة تصميم موثقة. يعد اقتراح المورد نقطة بداية للموافقة، وليس الإذن بتعديل الشكل الهندسي الذي تم إصداره.

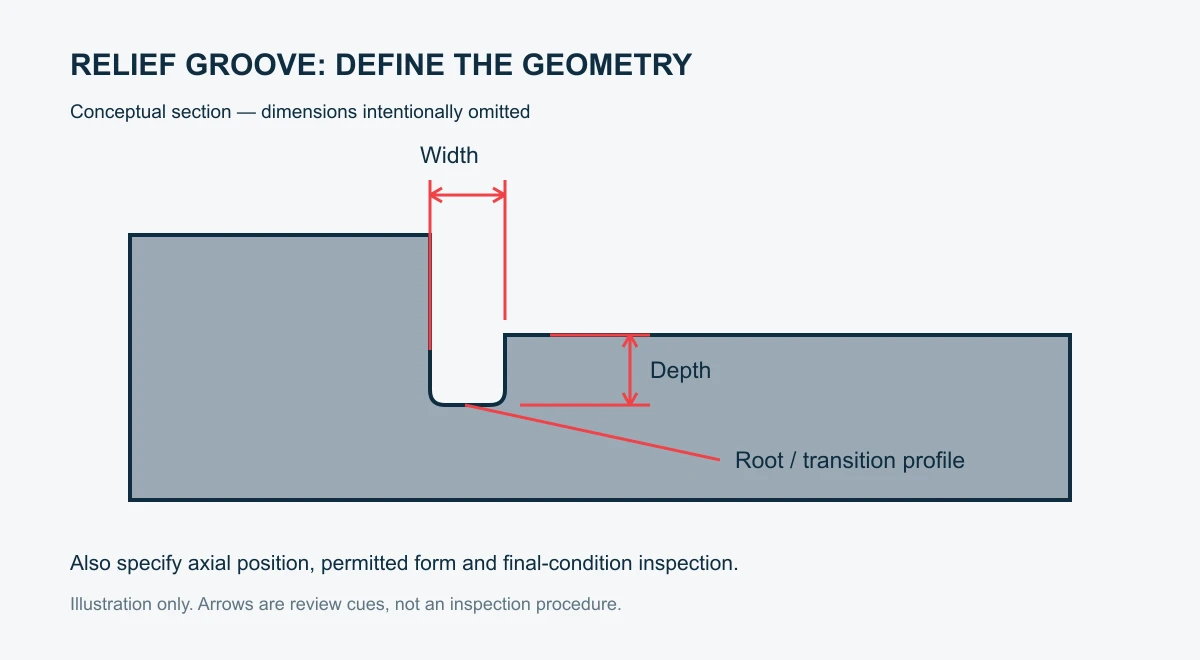

التوضيح التوضيحي فقط. يجب أن تأتي المواصفات الدقيقة وحدود القبول من مكون التزاوج المحدد والرسم المعتمد.
7. قم بتوصيل الرسم بتسلسل التشطيب
اسأل كيف يصل المقعد المحمل ووجه الكتف والانتقال إلى حالته النهائية. وقد لا يتم الانتهاء منها جميعًا في نفس العملية.
توضيح ما إذا كانت الهندسة المحددة تنطبق بعد المعالجة الحرارية والطحن والطلاء وأي تنظيف أو تلميع نهائي. يمكن للقياسات المتوسطة أن تدعم التحكم في العملية دون إثبات الامتثال النهائي.
تحقق مما إذا كان وصول أداة التشطيب يتطلب أخدود خروج، وما إذا كان هذا الأخدود محددًا بالفعل. تحديد الأسطح التي يجب أن تظل محمية أثناء العمليات اللاحقة.
إذا كان الطلاء يؤثر على الوجه الداعم أو القطر المناسب، فقم بحل متطلبات أبعاده ومتطلبات التغطية قبل الطلب. لا تفترض أن وصف الطلاء الاسمي يشرح الواجهة النهائية.
احتفظ باقتراحات التصنيع منفصلة عن المتطلبات المعتمدة. قم بتسجيل التغييرات المقبولة في المراجعة الخاضعة للرقابة أو أي ترخيص آخر متفق عليه قبل الإنتاج.
8. التحكم في نتوءات دون تغيير الزاوية الوظيفية
يمكن لللدغ أن يمنع الجلوس أو يلحق الضرر بسطح التزاوج. يمكن أن تؤدي إزالته بلا مبالاة أيضًا إلى تغيير حافة تحديد الموقع أو الانتقال المقصود.
حدد الحواف التي تتطلب شطبًا محددًا أو نصف قطر أو معالجة أخرى. قم بتمييزها عن الحواف غير الوظيفية التي تغطيها ملاحظة إزالة الأزيز العامة.
تجنب تعليمات مثل "اجعل جميع الحواف ناعمة" حيث تكون حدود الأبعاد مهمة. إنهم يتركون مجالًا كبيرًا للتفسير.
ضع في اعتبارك تقاطع الأخاديد والممرات الرئيسية والكتفين. قد تحتاج هذه المواقع إلى نهج تفتيش متفق عليه لأن الوصول إليها محدود.
استخدمدليل إزالة الأزيز رمحلتأطير المناقشة. يمكن للصورة الفوتوغرافية أن توثق الحالة المرئية، ولكنها لا تثبت أن ملف تعريف الحافة المتحكم فيه يفي بحدوده.
9. مراجعة الوصول إلى التجميع والإزالة
يجب أن يعمل العمود مع عملية التثبيت بالإضافة إلى التجميع النهائي. تحقق من كيفية وصول مكون التزاوج إلى مكانه وكيفية اتصال أداة التثبيت به.
تأكد من تعليمات التركيب الخاصة بالشركة المصنعة للمحمل والملاءمة المقصودة. لا تفترض أن الكتف يوفر سطح رد فعل مناسبًا لكل طريقة تركيب.
قم بمراجعة الوصول إلى الأداة حول الأقطار والخيوط والأختام القريبة. قد يتعذر الوصول إلى فجوة كبيرة على ما يبدو بمجرد تثبيت المكونات المجاورة.
النظر في التفكيك المخطط. إذا كان الوصول إلى الساحب أو وجود فاصل أو ميزة إزالة أخرى مطلوبًا، فقم بتحديده أثناء التصميم بدلاً من تعديل الأعمدة المسلمة.
قم بتوثيق افتراضات التجميع المشتركة مع المورد. فهي تساعد في تحديد التعارضات دون نقل المسؤولية عن تصميم الماكينة بالكامل إلى بائع الآلات.
10. الاتفاق على أدلة التفتيش قبل الطلب
تحديد كيفية التحقق من الميزات الهامة. يجب أن تقوم الطريقة بتقييم المتطلبات الفعلية، وليس مجرد إنتاج رقم مناسب.
للحصول على ملف تعريف نصف القطر أو الأخدود، اتفق على الوصول المناسب وأدلة القياس. للحصول على متطلبات الوجه، قم بتأكيد إعداد مسند الإسناد. بالنسبة للموقع المحوري، حدد الأسطح المرجعية والقياسية ذات الصلة.
يمكن أن يكشف فحص التجميع عن التداخل ولكنه لا يتحقق تلقائيًا من كل البعد أو التحكم الهندسي. وبالمثل، قد لا يثبت تقرير الأبعاد أن المكدس الكامل يعمل بشكل صحيح.
قم بتسجيل أي خصائص لا يمكن الوصول إليها أو لم يتم قياسها بشكل علني. لا تدع حقل التقرير الفارغ يبدو وكأنه يعني القبول.
توضح قائمة فحص العينة الأولىيشرح كيفية ربط مراجعات الرسم والعينات المحددة ونتائج الفحص قبل إصدار الإنتاج.

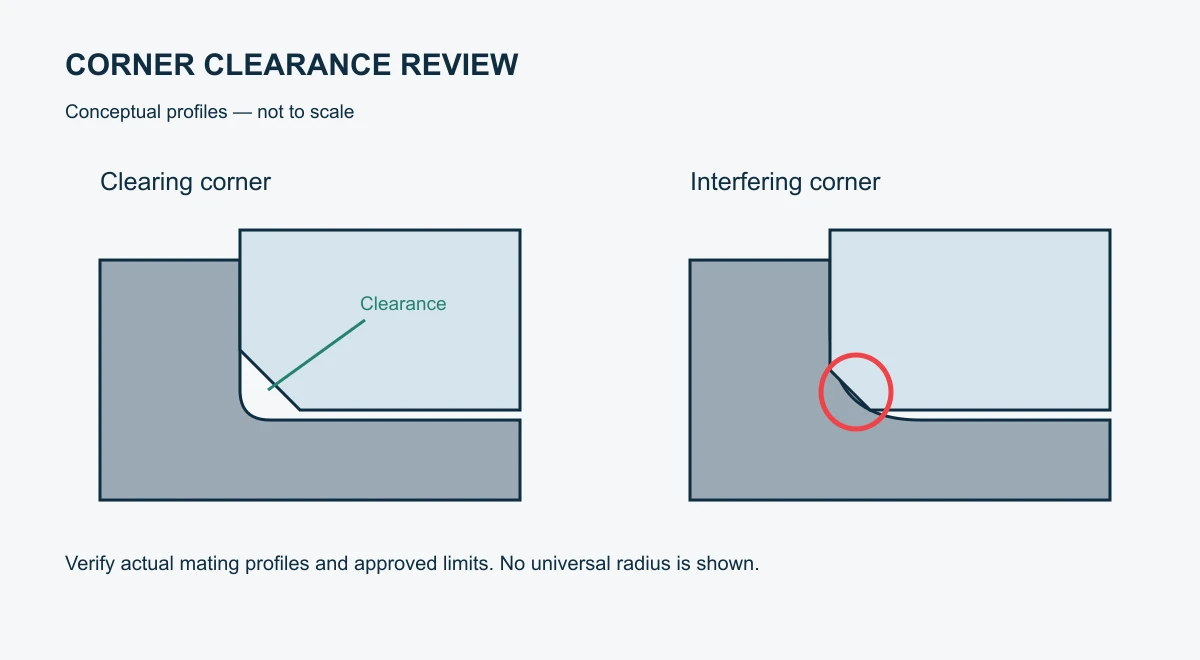

رسم توضيحي لتخطيط التفتيش المفاهيمي. تحدد الأسهم عناصر المراجعة، وليس طريقة قياس محددة أو تفاوت التصنيع.
11. قم بإعداد حزمة RFQ كاملة
أرسل رسم العمود الحالي مع معلومات مكونات التزاوج اللازمة لتقييم واجهاته. قم بتضمين كمية العينة والطلب المتكرر المتوقع والمواد ومتطلبات المعالجة النهائية.
ضع علامة على الأكتاف الوظيفية واشرح أي كومة محورية حرجة. قم بتقديم نموذج تقرير التفتيش المطلوب وأدلة المادة الأولى المطلوبة.
اطلب من المورد تحديد أوجه الغموض وتغييرات التصنيع المقترحة واستثناءات التفتيش قبل قبول عرض الأسعار. قارن عروض الأسعار مع نفس نطاق مراجعة الرسم والتحقق.
بالنسبة إلى TOPSHAFT، اطلب تأكيد جدوى التصنيع وترتيبات الفحص للرسم المحدد الخاص بك. لا تحدد هذه المقالة قدرة نصف قطر عالمية أو أداة فحص معينة أو تصنيف تحميل التطبيق.
12. اجعل الموافقة والتحكم في التغيير مرئيين
عند وصول العينات الأولى، قم بمراجعة واجهة الكتف مقابل الرسم الصادر وخطة الفحص المتفق عليها. احتفظ بهوية العينة المرتبطة بالتقرير وتحديد مكونات التزاوج.
إذا كشف التجميع عن وجود تداخل، فتأكد أولاً من استخدام الأجزاء والمراجعات الصحيحة. قارن جهة الاتصال التي تمت ملاحظتها مع ملفات التعريف المحددة قبل تعيين السبب. يمكن أن يكون للنقص في الجلوس المحوري عدة أسباب محتملة؛ لا ينبغي أن يؤدي تلقائيًا إلى تشغيل نصف قطر أصغر.
سجل التصحيح المقترح والميزات التي تحتاج إلى إعادة فحص. إذا كان التغيير يؤثر على التحول الحامل، يجب الحصول على موافقة هندسية قبل قبول العينات المعدلة.
احمل الهندسة المعتمدة في الطلبات المتكررة. لا تسمح العينة الناجحة المصنوعة يدويًا باستخدام طريقة إنتاج غير موثقة أو شكل زاوية مختلف. طلب إخطار بالعملية ذات الصلة أو تغييرات المكونات بموجب اتفاقية الشراء.
يؤدي هذا إلى إغلاق الحلقة بين نية التصميم والتصنيع وأدلة التجميع والعرض المتكرر. إنه أكثر فائدة من إضافة تفاوتات ضيقة بشكل متزايد دون فهم الفشل الأصلي.
الأسئلة المتداولة
هل التقويسات الأصغر حجمًا هي الأفضل دائمًا لخلوص المحمل؟
رقم التخليص هو اعتبار واحد فقط. يجب على المهندس أيضًا مراجعة التحول الهيكلي ومتطلبات المكون المحدد.
هل يمكن لأخدود خروج الأداة أن يحل محل أي تقويسات؟
لا، فهو يغير الهندسة المحلية وقد يؤثر على المقطع العرضي. وتحتاج ملاءمتها إلى موافقة صريحة على التصميم.
هل يثبت قطر المقعد الصحيح الجلوس الصحيح؟
لا، لا يزال من الممكن أن يتسبب التداخل في الزوايا وموضع الكتف وهندسة الوجه في حدوث مشكلات في التجميع.
هل يجب أن يكون لكل كتف نفس التفاوت؟
لا، يجب أن تتبع المتطلبات وظيفة كل كتف وعلاقة المسند وعواقب التجميع.
هل يمكن للمورد إضافة تقويض لتبسيط الطحن؟
فقط ضمن المتطلبات الصادرة أو التغيير المعتمد. لا تسمح ميزة التصنيع بتعديل التصميم.
ماذا لو تغير نموذج المحمل؟
إعادة فحص الواجهة. نفس قطر التجويف لا يضمن تطابق الحواف أو حدود الدعامات أو متطلبات التثبيت.
هل يمكن استخدام الرسم التوضيحي كرسم إنتاجي؟
لا، الرسوم التوضيحية هنا تشرح العلاقات فقط. يتطلب التصنيع والفحص رسومات ومواصفات معتمدة.
اطلب مراجعة قائمة على الرسم
قبل الطلب، قم بتوصيل كتف العمود ومكون الانتقال والتزاوج في مراجعة واحدة. قم بحل الأشكال الهندسية غير الواضحة قبل أن تصبح رفضًا للعينة أو تأخيرًا في التجميع.
الاتصال بـ TOPSHAFTمع رسم العمود الخاص بك وتفاصيل مكونات التزاوج والمواد ومتطلبات التشطيب والكميات. اطلب تأكيد مسار التصنيع ونطاق الفحص قبل تقديم الطلب.
